在現代電子設備中，電源管理芯片扮演著至關(guan) 重要的角色。它們(men) 不僅(jin) 需要提供穩定的電力輸出，還要在各種工作條件下保持高效率和可靠性。LP3769BS，由深圳Chip Hope Micro-electronics LTD開發，就是這樣一款專(zhuan) 為(wei) 5W以下應用設計的極簡化自供電原邊反饋控製芯片。本文將詳細介紹LP3769BS的特性、應用場景以及如何通過其典型應用圖來實現高效的電源管理。
LP3769BS是一款高度集成的自供電恒壓恒流控製芯片，以其極簡的外圍設計和卓越的性能而著稱。該芯片固定原邊峰值電流，並通過變壓器的原副邊匝比來設定輸出恒流點，同時通過一個(ge) FB電阻來設定輸出恒壓點。LP3769BS的自供電特性和內(nei) 置的多種保護功能使其成為(wei) 小家電和其他輔助電源的理想選擇。
LP3769BS的功率範圍是其一大亮點。根據三佛科技提供的技術文檔，LP3769BS適用於(yu) 5W以下的方案，這使得它非常適合於(yu) 需要低功耗電源管理的場合。
LP3769BS集成了多項先進技術和功能，以下是其一些顯著特點：
集成BJT：適用於(yu) 5W以下方案，優(you) 化係統成本。
自供電：進一步降低係統成本，無需外部供電。
待機功耗低：僅(jin) 為(wei) 75mW，有效減少能源浪費。
專(zhuan) 利電流驅動：降低溫升，提高係統穩定性。
內(nei) 置FB下偏電阻：簡化設計，減少外部元件。
高精度固定峰值電流：確保恒流精度高。
多重保護功能：包括VCC鉗位/欠壓保護、輸出短路保護和過溫保護。

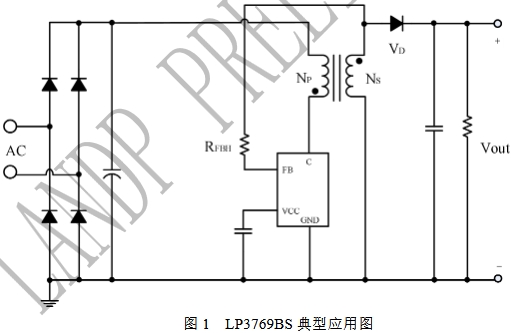

LP3769BS的應用領域廣泛，尤其適用於(yu) 小家電輔助電源和其他輔助電源。其典型應用圖（如下）展示了LP3769BS在實際電路中的應用，為(wei) 設計者提供了一個(ge) 參考模板。
在典型應用圖中，LP3769BS的管腳配置和連接方式被清晰地展示出來。管腳1（VCC）是芯片電源，需要就近接旁路電容以確保穩定供電。管腳2和3（FB）是反饋電壓輸入端，用於(yu) 恒壓輸出設置。管腳4（NC）為(wei) 懸空腳位，不需要連接。管腳5和6（C）是內(nei) 置功率三極管的集電極，而管腳7（GND）是芯片地。
LP3769BS以其高效的電源管理、簡化的外圍設計和全麵的保護功能，在低功率應用中展現出巨大的潛力。無論是在小家電還是其他輔助電源領域，LP3769BS都能提供穩定可靠的電力輸出，同時降低係統成本和功耗。隨著電子設備對能效要求的不斷提高，LP3769BS無疑將成為(wei) 設計師們(men) 的首選之一。
