在現代電子設備中，電源管理芯片扮演著至關(guan) 重要的角色。LP3669B是一款高效能的電源芯片，它以其卓越的性能和可靠性在電源管理領域中受到青睞。本文將深入探討LP3669B電源芯片的電路圖設計以及各引腳的參數，為(wei) 電子工程師提供全麵的技術參考。
LP3669B是一款集成了多種功能的電源管理芯片，它能夠提供穩定的電壓輸出，同時具備過載保護、短路保護和過熱保護等安全特性。這款芯片廣泛應用於(yu) 各種電子設備中，如智能手機、平板電腦和其他便攜式設備。

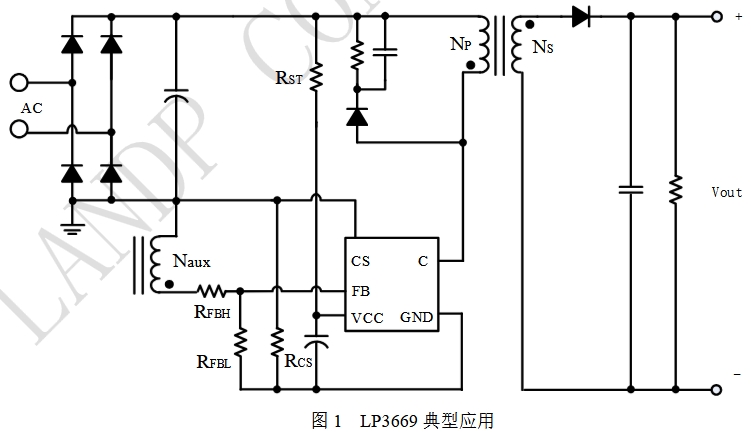

LP3669B的電路圖設計需要考慮其主要功能和應用場景。以下是LP3669B電源芯片的基本電路圖設計步驟：
輸入電源連接：將電源輸入連接到LP3669B的VCC引腳，確保輸入電壓在芯片的工作範圍內(nei) 。
輸出電壓設置：通過連接一個(ge) 電阻分壓網絡到LP3669B的FB（反饋）引腳，可以設置所需的輸出電壓。
保護電路設計：設計過流和過熱保護電路，通常涉及到在芯片的PRO（過流保護）和THM（過熱保護）引腳上連接適當的電阻和熱敏電阻。
啟動和使能控製：通過EN（使能）引腳控製芯片的啟動和關(guan) 閉，可以連接一個(ge) 外部電容來實現軟啟動功能。
輸出濾波：在輸出端連接適當的電容和電感，以濾除可能的噪聲和紋波。
LP3669B電源芯片的引腳參數是設計電路時的關(guan) 鍵參考信息：
VCC：電源輸入引腳，提供芯片工作所需的電壓。
FB：反饋引腳，用於(yu) 輸出電壓的調節和穩定。
PRO：過流保護引腳，當輸出電流超過設定值時，芯片會(hui) 關(guan) 閉輸出以保護係統。
THM：過熱保護引腳，當芯片溫度超過安全閾值時，會(hui) 觸發保護機製。
EN：使能引腳，用於(yu) 控製芯片的啟動和關(guan) 閉。
GND：接地引腳，為(wei) 芯片提供參考地電位。
SW：開關(guan) 引腳，連接到外部開關(guan) 網絡，用於(yu) 控製電源的開關(guan) 操作。
COMP：補償(chang) 引腳，用於(yu) 穩定控製環路，通常連接一個(ge) 外部電容。
LP3669B電源芯片在多種電子設備中都有應用。例如，在智能手機中，它可以用來管理電池充電和放電過程，確保電池的安全性和延長電池壽命。在平板電腦中，LP3669B可以用於(yu) 提供穩定的電源供應，同時管理多個(ge) 組件的電源需求。
LP3669B電源芯片以其高效的電源管理和全麵的保護功能，在現代電子設備中發揮著重要作用。通過理解其電路圖設計和引腳參數，工程師可以更有效地將LP3669B集成到各種電源管理解決(jue) 方案中。
