在電源管理設計領域，BPA8505D是一款備受推崇的芯片，它以其卓越的性能和靈活性，為(wei) 工程師提供了一個(ge) 全麵的參考設計。本文將全麵介紹BPA8505D的參考設計，包括簡介、電路圖、物料清單（BOM）、PCB布局圖、電路實物圖以及變壓器規格書(shu) ，為(wei) 讀者提供一個(ge) 從(cong) 設計到實現的完整視角。

BPA8505D簡介

BPA8505D是一款高性能的電源管理芯片，專(zhuan) 為(wei) 滿足現代電子設備對電源效率和穩定性的嚴(yan) 格要求而設計。它集成了多種電源管理功能，包括電壓調節、電流限製和多種保護機製，適用於(yu) AC-DC轉換器、DC-DC轉換器等多種電源應用。

電路原理圖

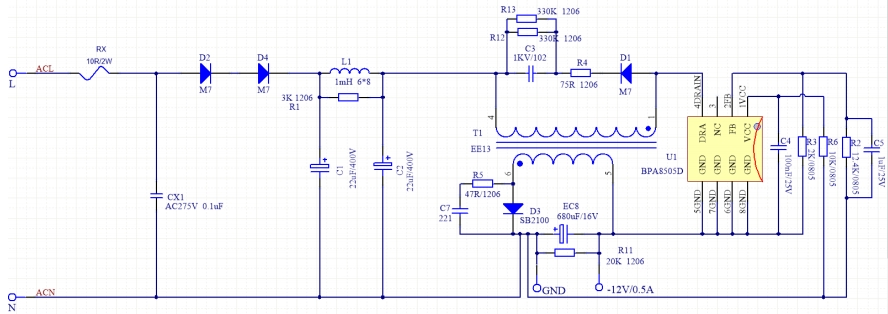

BPA8505D的電路圖展示了芯片的引腳配置和主要的外圍元件。電路圖中，我們(men) 可以看到芯片的輸入引腳、輸出引腳、控製引腳以及保護引腳的連接方式。外圍元件包括電感、電容、電阻和二極管等，它們(men) 與(yu) BPA8505D協同工作，確保電源係統的穩定運行。

物料清單（BOM）

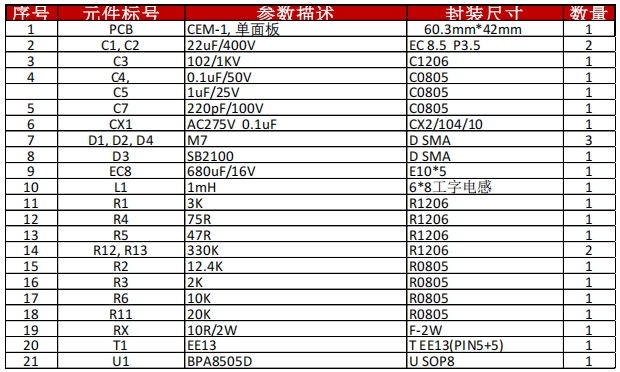

BOM是電源管理係統中所有元件的詳細列表，包括元件的型號、數量、製造商和規格等信息。對於(yu) BPA8505D的參考設計，BOM確保了工程師能夠準確地獲取所需的元件，從(cong) 而複製或調整設計以滿足特定的應用需求。

PCB布局圖

PCB布局圖是電路板設計的藍圖，它詳細展示了電路板上各個(ge) 元件的位置和連接方式。對於(yu) BPA8505D的參考設計，PCB布局圖考慮了元件的布局、走線的長度和寬度、以及電源和地線的分布，以優(you) 化電磁兼容性（EMC）和熱管理。

電路實物圖

電路實物圖提供了BPA8505D參考設計在實際電路板上的實現情況。通過實物圖，我們(men) 可以看到元件的安裝、焊接質量和整體(ti) 布局，這些都是評估設計可製造性和可靠性的重要因素。

變壓器規格書

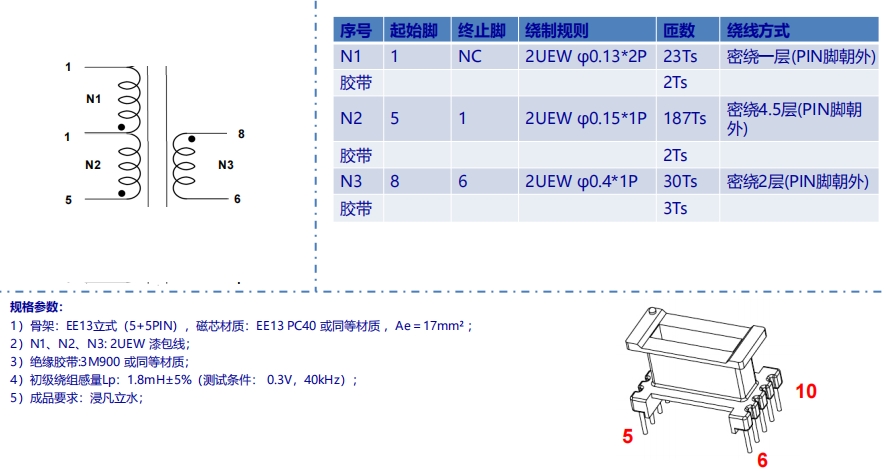

在電源管理係統中，變壓器是一個(ge) 關(guan) 鍵組件，它負責電壓的轉換和隔離。BPA8505D參考設計中的變壓器規格書(shu) 提供了變壓器的詳細參數，包括工作頻率、額定功率、電壓比、絕緣等級和物理尺寸等，確保變壓器能夠滿足設計要求並安全運行。

需要BPA8505D完整參考設計，請聯係三佛科技官網右側(ce) 在線客服。

結論

BPA8505D的參考設計為(wei) 工程師提供了一個(ge) 全麵的電源管理解決(jue) 方案，從(cong) 電路設計到元件選擇，再到PCB布局和變壓器規格，每一個(ge) 環節都經過精心設計和優(you) 化。通過深入理解這些設計元素，工程師可以更有效地利用BPA8505D芯片，為(wei) 各種電子設備提供高效、可靠的電源管理。隨著技術的進步和應用需求的增長，BPA8505D及其參考設計將繼續在電源管理領域發揮重要作用。
