在電源管理芯片領域，LP3568C是一款由芯茂微電子生產(chan) 的高性能同步整流芯片，它以其出色的性能和可靠性在充電器和適配器等應用中得到了廣泛應用。了解LP3568C的封裝尺寸對於(yu) 設計工程師在電路板上布局至關(guan) 重要。本文將詳細介紹LP3568C的封裝尺寸，為(wei) 工程師提供精確的數據參考。

LP3568C封裝概述

LP3568C采用的是SOP8L封裝，這是一種常見的表麵貼裝（SMTS）封裝類型，適用於(yu) 各種電源管理應用。SOP8L封裝以其較小的尺寸和良好的散熱性能，成為(wei) 電源管理芯片的優(you) 選封裝之一。

封裝尺寸詳解

根據芯茂微電子提供的規格書(shu) ，LP3568C的SOP8L封裝尺寸如下：

    長度（L）：5.80毫米（mm）
    寬度（W）：6.20毫米（mm）
    高度（H）：0.8毫米（mm）
    引腳間距（P）：1.27毫米（mm）

這些尺寸確保了LP3568C在電路板上的緊湊布局，同時提供了足夠的空間進行有效的散熱管理。

設計注意事項

在設計使用LP3568C的電路板時，工程師應注意以下事項：

    散熱設計：考慮到封裝的高度和尺寸，應確保有足夠的空間進行散熱，避免芯片過熱。

    引腳布局：引腳間距為(wei) 1.27mm，設計時應確保電路板上的走線能夠匹配這一間距，避免連接錯誤。

    機械尺寸：在設計機械結構時，應考慮封裝的物理尺寸，確保芯片能夠正確安裝並固定。

    電氣性能：SOP8L封裝提供了良好的電氣性能，設計時應充分利用這一優(you) 勢，優(you) 化電路的電氣布局。

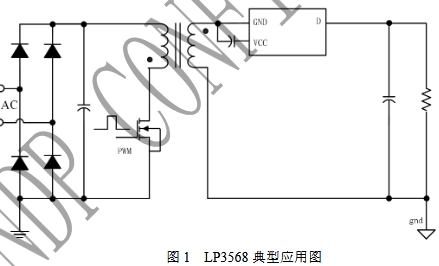

LP3568C典型應用圖

充電器和適配器的同步整流
反激式控製器
其他開關(guan) 電源控製係統

結論

LP3568C的SOP8L封裝尺寸為(wei) 工程師提供了一個(ge) 緊湊而高效的解決(jue) 方案。了解這些精確的尺寸對於(yu) 電路設計、散熱管理和電氣性能優(you) 化至關(guan) 重要。隨著電源管理技術的發展，LP3568C芯片有望在更多領域得到應用，為(wei) 各種電源管理需求提供可靠的支持。通過精確的設計和布局，LP3568C能夠為(wei) 電源管理係統帶來更高的性能和可靠性。
