在LED顯示技術領域，AiP1640係列芯片以其卓越的性能和多功能性，成為(wei) 眾(zhong) 多工程師的首選。這一係列芯片由無錫中微愛芯電子有限公司生產(chan) ，廣泛應用於(yu) 各種LED顯示麵板場合。本文將詳細介紹AiP1640係列的主要型號及其引腳說明。

型號概覽

AiP1640係列包括多個(ge) 型號，如AiP1640SA28、AiP1640VB28、AiP1640TA20等，每個(ge) 型號都有其特定的應用場景和特點。這些芯片支持2線串口共陰極8段16位的LED驅動控製，適用於(yu) 電磁爐顯示、電飯煲顯示、空調顯示、電子秤等多種家電產(chan) 品。

引腳說明

以下是AiP1640係列芯片的通用引腳說明：

    GRID1-GRID16：位輸出，N管開漏輸出，用於(yu) 控製LED的各個(ge) 段。
    GND：芯片地，內(nei) 接同步整流管源極。
    VDD：芯片電源腳位，為(wei) 芯片提供工作電壓。
    D：芯片高壓供電以及信號檢測腳，內(nei) 接同步整流管漏極。
    DATA：數據輸入端口，用於(yu) 接收來自外部控製器的數據信號。
    CLK：時鍾輸入端口，用於(yu) 同步數據傳(chuan) 輸。
    SEG1-SEG8：段輸出，P管開漏輸出，控製LED的各個(ge) 段。
    VDD：電源腳，為(wei) 芯片提供穩定的工作電壓。

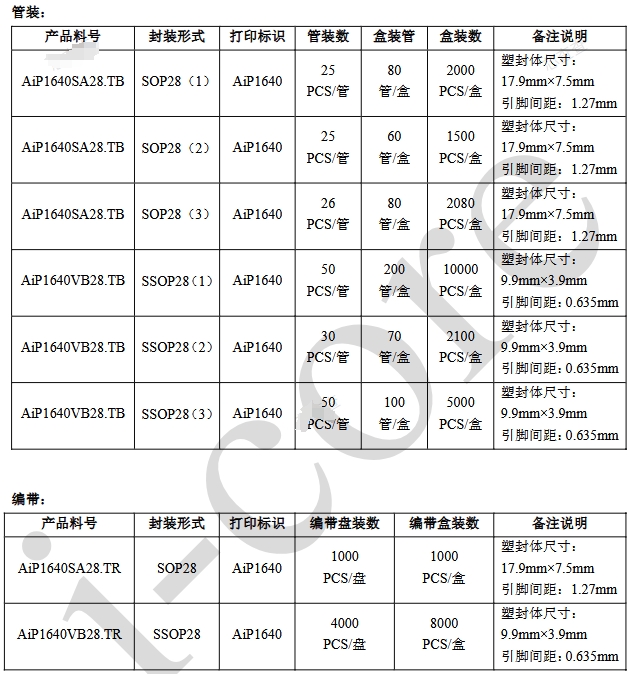

型號差異

    AiP1640SA28：SOP28封裝，適用於(yu) 需要較小封裝尺寸的應用。
    AiP1640VB28：SSOP28封裝，適用於(yu) 需要較高封裝密度的應用。
    AiP1640TA20：TSSOP20封裝，適用於(yu) 需要更小尺寸的應用。

典型應用圖

AiP1640係列芯片的主要優(you) 勢包括：

    內(nei) 置顯示RAM：允許存儲(chu) 顯示數據，無需外部存儲(chu) 器。
    內(nei) 置RC振蕩：無需外部振蕩器，簡化設計。
    自動消隱電路：減少顯示時的閃爍，提高顯示質量。
    顯示輝度軟件可調：通過軟件調整顯示亮度，適應不同環境需求。

結論

AiP1640係列芯片以其多功能性和高集成度，為(wei) LED顯示麵板提供了一個(ge) 高效、可靠的解決(jue) 方案。通過了解各型號的特點和引腳功能，工程師可以更準確地選擇適合其應用需求的芯片，從(cong) 而設計出更優(you) 質的LED顯示產(chan) 品。隨著LED顯示技術的不斷發展，AiP1640係列芯片有望在更多領域得到應用，為(wei) 用戶帶來更加豐(feng) 富多彩的視覺體(ti) 驗。
