在現代電子設備中，電源管理芯片扮演著至關(guan) 重要的角色，它們(men) 是確保設備穩定運行的心髒。今天，我們(men) 將一起探索LP2188B這款芯片，一款專(zhuan) 為(wei) 非隔離降壓開關(guan) 電源設計的恒壓控製驅動芯片。
LP2188B是一款高效率、高精度的非隔離降壓開關(guan) 電源恒壓控製驅動芯片，由深圳Chip Hope Micro-electronics LTD提供。這款芯片以其卓越的性能和穩定性，在小家電、白色家電等電源驅動領域中被廣泛應用。
LP2188B芯片集成了800V功率管，能夠在85VAC至265VAC的全範圍輸入電壓下工作，適用於(yu) 非隔離Buck、Buckboost拓撲結構。以下是LP2188B的一些技術亮點：
恒壓控製模式：LP2188B采用恒壓控製模式，係統可工作於(yu) 連續導通模式（CCM）和不連續導通模式（DCM）。
特有的PFM控製方式：改善音頻特性，提供優(you) 異的動態性能和EMI特性。
無需CS電阻：內(nei) 置特有的峰值電流控製，無需CS電阻，簡化外圍應用。
內(nei) 置啟動電路：無需啟動電阻，降低成本和設計複雜性。
多重保護功能：包括VCC鉗位/欠壓保護、輸出短路保護、電感過電流保護及過溫保護等。
LP2188B的內(nei) 部結構框圖揭示了其高效工作的秘密。芯片內(nei) 部集成了高壓功率管，並采用特有的PFM控製方式，以改善音頻特性。此外，芯片還具備軟啟動功能，通過啟動電路給VCC電容充電，確保輸出電壓平穩上升。

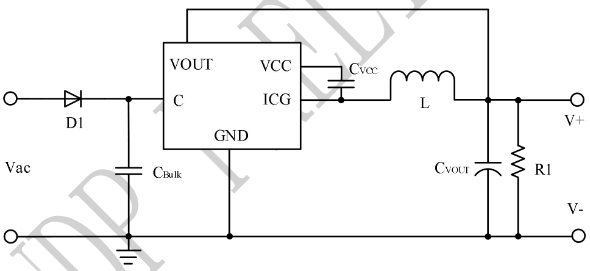

LP2188B適用於(yu) 多種應用場景，特別是在小家電和白色家電的開放式電源設計中。其優(you) 異的動態性能和低待機功耗（小於(yu) 75mW）使其成為(wei) 節能和高性能的理想選擇。
在設計LP2188B的PCB時，需要遵循以下指南：
VCC旁路電容：CVCC需要緊靠芯片VCC和GND引腳。
功率環路麵積：減小功率環路的麵積，以減小EMI輻射。
C引腳：適當增加C引腳的鋪銅麵積以提高芯片散熱。
LP2188B以其高效率、高精度和多重保護功能，在非隔離降壓開關(guan) 電源領域中占據了一席之地。隨著電子設備對電源管理要求的日益提高，LP2188B無疑將成為(wei) 設計師們(men) 的首選之一。
