有電源管理芯片，LED照明驅動芯片采購需求，歡迎聯係深圳三佛科技，我司為(wei) 上海晶豐(feng) BPS原廠代理，提供全係列型號，開發資料，樣品支持，技術支持。在電源管理領域，選擇一款合適的電源芯片對於(yu) 確保電子設備的性能和可靠性至關(guan) 重要。BP86213D是晶豐(feng) 明源推出的一款高性能電源芯片，專(zhuan) 為(wei) 需要24V輸出和大峰值電流的應用設計。本文將詳細介紹BP86213D的優(you) 勢和典型電路方案。

BP86213D芯片概述

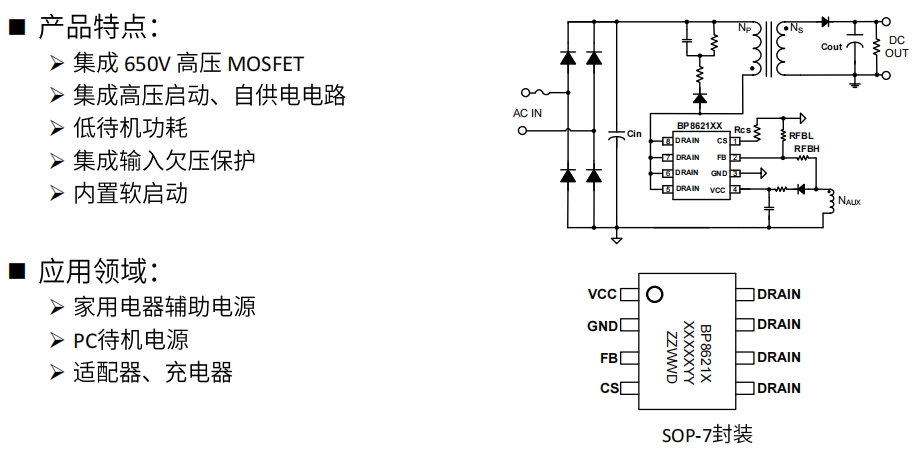

BP86213D是一款非隔離降壓型LED驅動芯片，它以其高效率、高穩定性和優(you) 異的熱性能，在LED照明、工業(ye) 控製和汽車電子等領域中得到廣泛應用。這款芯片支持高達24V的輸出電壓和大峰值電流，使其成為(wei) 高功率應用的理想選擇。

主要優勢

    高輸出電壓：BP86213D能夠提供穩定的24V輸出，適用於(yu) 各種高電壓需求的應用場景。

    大峰值電流：芯片設計用於(yu) 處理大峰值電流，確保在高負載條件下也能穩定工作。

    高效率：采用先進的開關(guan) 技術，BP86213D在全負載範圍內(nei) 提供高達90%以上的轉換效率。

    優(you) 異的熱性能：內(nei) 置熱保護功能，確保在高負載條件下也能安全工作，延長芯片壽命。

    全麵的保護功能：包括過流保護、過壓保護、欠壓保護和過溫保護，確保係統的穩定運行。

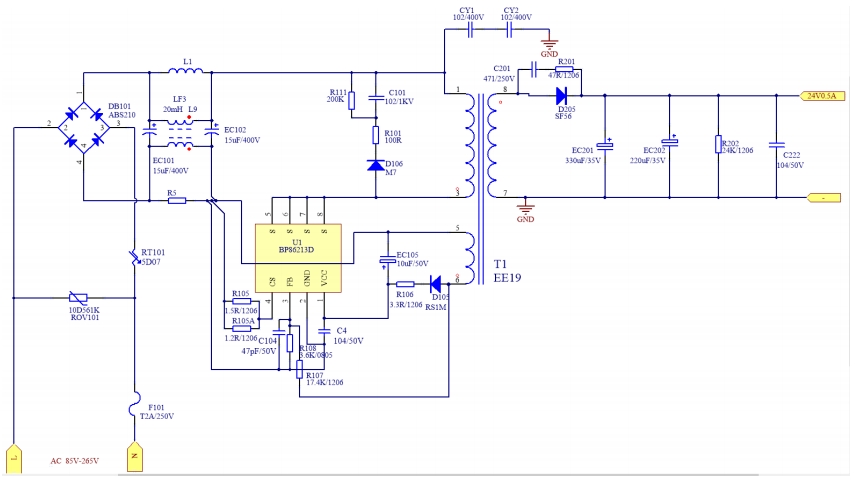

典型電路方案

BP86213D的典型電路方案包括：

    輸入濾波器：用於(yu) 濾除輸入電源中的高頻噪聲，保護芯片免受幹擾。

    啟動電路：提供芯片啟動時所需的電流，確保芯片能夠順利啟動。

    反饋網絡：由反饋電阻和電容組成，用於(yu) 穩定輸出電壓，確保輸出電壓的精度。

    驅動電路：包括驅動IC和外部MOSFET，用於(yu) 控製電源的開關(guan) 操作。

    輸出濾波器：用於(yu) 平滑輸出電流，減少輸出紋波，提高電源質量。

BP86213D方案實物圖

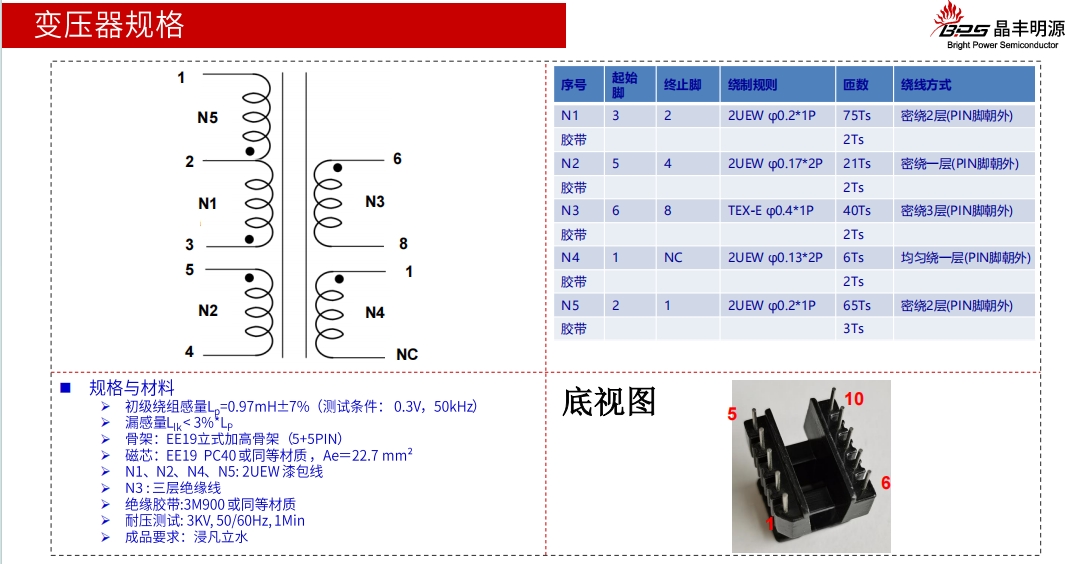

BP86213D變壓器規格

BP86213D PCB設計圖

應用案例

BP86213D在多個(ge) 領域有著廣泛的應用，例如：

    LED照明：用於(yu) 路燈、商業(ye) 照明和家居照明係統，提供穩定的24V電源。

    工業(ye) 控製：在工業(ye) 自動化設備中，為(wei) 控製係統提供可靠的電源。

    汽車電子：在車載充電器和車載信息娛樂(le) 係統中，提供高效的電源解決(jue) 方案。

結論

BP86213D以其高輸出電壓、大峰值電流、高效率和優(you) 異的熱性能，在電源管理領域中展現出顯著的優(you) 勢。無論是在LED照明、工業(ye) 控製還是汽車電子領域，BP86213D都能提供穩定可靠的電源解決(jue) 方案。隨著技術的發展，BP86213D有望在更多領域得到應用，為(wei) 各種電源管理需求提供強有力的支持。
