LM358P是一款廣泛使用的雙運算放大器，它以其低成本、易於(yu) 使用和良好的性能而受到工程師的青睞。這款雙運算放大器可以單電源或雙電源工作，適用於(yu) 各種模擬信號處理應用。本文將詳細介紹LM358P的技術參數和引腳原理圖，為(wei) 電子設計提供參考。

LM358P主要特點

    雙運算放大器：包含兩(liang) 個(ge) 獨立的高增益運算放大器。
    單電源或雙電源工作：可以適應不同的電源配置。
    邏輯電路匹配：確保兩(liang) 個(ge) 放大器的匹配性能。
    低功耗：適合電池供電或低功耗應用。
    寬頻率範圍：適用於(yu) 各種頻率的信號處理。

技術參數

極限值（絕對最大額定值）

    電源電壓：24V 或 ±12V
    差分輸入電壓：24V
    輸入電壓：-0.3V 至 24V
    輸出端對地短路電流：持續（V≤15V、Ta=25℃）
    輸入電流（VIN<-0.3V）：50mA
    工作環境溫度：0℃ 至 70℃
    貯存溫度：-65℃ 至 150℃

電特性（若無其它規定，V+=5.0V）

    輸入失調電壓：Ta=25℃，2mV 至 7mV
    輸入偏流：Ta=25℃，45nA 至 150nA
    輸入失調電流：Ta=25℃，3nA 至 30nA
    輸入共模電壓範圍：Ta=25℃，V+=24V，0V 至 V+-1.5V
    電源電流：在整個(ge) 溫度範圍上，RL=∞，0.5mA 至 1.2mA
    大信號電壓增益：V+=15V，Ta=25℃，RL≥2kΩ，50V/mV 至 100V/mV
    共模抑製比：DC，Ta=25℃，VCM=0~V+-1.5V，65dB 至 90dB
    電源抑製比：DC，Ta=25℃，V+=5~24V，65dB 至 100dB

引腳原理圖

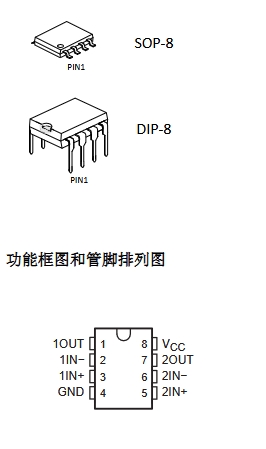

LM358P采用DIP8或SOP8封裝形式，引腳排列如下：

    引腳1 (OUT1)：第一個(ge) 運算放大器的輸出。
    引腳2 (IN-1)：第一個(ge) 運算放大器的反相輸入。
    引腳3 (IN+1)：第一個(ge) 運算放大器的同相輸入。
    引腳4 (GND)：地。
    引腳5 (VCC)：電源正極。
    引腳6 (IN-2)：第二個(ge) 運算放大器的反相輸入。
    引腳7 (IN+2)：第二個(ge) 運算放大器的同相輸入。
    引腳8 (OUT2)：第二個(ge) 運算放大器的輸出。

應用領域

LM358P適用於(yu) 音頻放大器、增益部件和所有常規運算放大電路。它在工業(ye) 控製、DC電源轉換、信號處理和傳(chuan) 感器接口等領域有著廣泛的應用。

結論

LM358P雙運算放大器以其出色的性能和靈活性，成為(wei) 電子設計中不可或缺的組件。通過了解其技術參數和引腳原理圖，工程師可以更好地利用LM358P進行電路設計，實現高效、可靠的信號處理。無論是在教育、研究還是工業(ye) 應用中，LM358P都是一個(ge) 值得信賴的選擇。
