在現代電力電子係統中，電源管理芯片的保護功能至關(guan) 重要，它們(men) 能夠有效防止係統在異常情況下損壞，確保設備的長期穩定運行。LP8776AH作為(wei) 一款隔離型恒壓PWM控製器，具備多種先進的保護功能，使其在各種應用中表現出色，典型應用圖如下所示。本文將詳細解析LP8776AH的保護功能。
LP8776AH具有VCC欠壓保護功能，當VCC電壓下降到設定的欠壓閾值（通常為(wei) 7.0V至9.0V）時，芯片將停止工作，以防止在低電壓下工作可能導致的不穩定和損壞。這一功能確保了芯片在電源電壓不穩定或突然下降時能夠安全地關(guan) 閉，避免了因電壓不足而導致的性能下降或損壞。
當VCC電壓超過設定的過壓閾值（通常為(wei) 55V至59.5V）時，LP8776AH會(hui) 觸發過壓保護機製。此時，芯片將停止輸出PWM信號，防止因過高的電壓對芯片內(nei) 部電路和外部設備造成損害。過壓保護功能為(wei) 芯片提供了一個(ge) 安全的工作電壓範圍，確保其在電源電壓異常升高時能夠及時采取保護措施。
LP8776AH能夠檢測輸出電流的變化，當輸出電流超過設定的閾值時，觸發過載保護。此時，芯片會(hui) 降低輸出電流或停止輸出，以防止因過載導致的設備損壞。過載保護功能對於(yu) 保護負載設備和電源本身都具有重要意義(yi) ，特別是在負載突變或異常情況下能夠有效防止過載。
當輸出發生短路時，LP8776AH能夠迅速檢測到異常，並立即觸發短路保護機製。芯片會(hui) 停止輸出PWM信號，防止短路電流對電源和負載設備造成嚴(yan) 重損害。短路保護功能能夠在極短的時間內(nei) 響應，確保係統在短路故障發生時能夠迅速切斷電源，避免進一步的損壞。
LP8776AH通過檢測反饋電壓來實現輸出過壓保護。當輸出電壓超過設定的過壓閾值時，芯片會(hui) 調整PWM信號的占空比，降低輸出電壓，以防止過高的輸出電壓對負載設備造成損害。過壓保護功能確保了輸出電壓的穩定性和安全性，適用於(yu) 對電壓要求較高的應用場合。
LP8776AH能夠檢測電流檢測電阻（CS電阻）的狀態。當CS電阻發生短路時，芯片會(hui) 檢測到異常的電流信號，並觸發保護機製。此時，芯片會(hui) 停止輸出PWM信號，防止因CS電阻短路導致的電流失控和設備損壞。CS電阻短路保護功能為(wei) 電流檢測電路提供了額外的安全保障。
LP8776AH采用峰值電流控製模式，通過檢測電流檢測電阻上的電壓來控製峰值電流。當檢測到的電流超過設定的峰值電流閾值時，芯片會(hui) 自動降低PWM信號的占空比，限製電流的進一步增加。峰值電流控製功能能夠有效防止電流過大導致的電磁幹擾和設備損壞，提高了係統的穩定性和可靠性。
LP8776AH內(nei) 置過熱保護功能，當芯片的溫度超過設定的過熱保護閾值（通常為(wei) 150℃）時，芯片將自動停止工作，以防止因過熱導致的損壞。過熱保護功能通過監測芯片的結溫來實現，能夠在芯片溫度過高時及時采取保護措施，確保芯片在安全的溫度範圍內(nei) 工作。

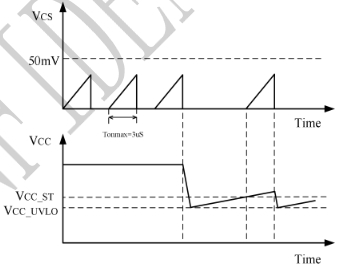

在發生過熱保護或其他故障時，LP8776AH會(hui) 自動重啟。當故障消除後，芯片會(hui) 重新開始工作，恢複正常的電源輸出。自動重啟保護功能使得係統能夠在故障發生後自動恢複，提高了係統的可靠性和穩定性。
LP8776AH采用頻率抖動技術，通過在開關(guan) 頻率上引入隨機抖動，能夠有效改善係統的電磁幹擾（EMI）特性。頻率抖動功能使得開關(guan) 頻率不再是固定的，減少了諧波幹擾，降低了EMI輻射，提高了係統的電磁兼容性。

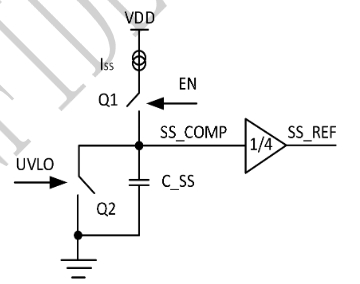

LP8776AH內(nei) 置軟啟動功能，在係統上電時，通過逐漸增加PWM信號的占空比，使輸出電壓緩慢上升。軟啟動功能能夠有效避免上電瞬間的電流衝(chong) 擊，減少對電源和負載設備的應力，延長設備的使用壽命。
LP8776AH通過其全麵的保護功能，確保了在各種工作條件下的可靠性和穩定性。從(cong) 電源電壓保護到輸出保護，再到電流檢測保護和熱保護，LP8776AH為(wei) 電源係統提供了全方位的保護措施。這些保護功能不僅(jin) 提高了係統的安全性和可靠性，還延長了設備的使用壽命，使其在各種應用場合中都能夠穩定運行，為(wei) 用戶提供了可靠的電源解決(jue) 方案。
