隨著LED技術的不斷進步,LED驅動電源在照明領域的應用越來越廣泛。LP3713CH作為(wei) 一款高度集成的隔離型LED驅動電源控製芯片,憑借其簡化的外圍設計和優(you) 異的性能,成為(wei) 許多LED照明係統設計的理想選擇。本文將詳細介紹LP3713CH在12V 500mA LED驅動電源中的應用,探討其設計優(you) 勢和實現方法。
LP3713CH是一款專(zhuan) 為(wei) 隔離型適配器和充電器設計的自供電原邊反饋控製芯片。它具有以下特點:
高度集成:內(nei) 置啟動電路和高精度固定峰值電流,簡化了外圍電路設計。
自供電設計:取消了輔助繞組VCC供電二極管,降低了係統成本。
輸出線損補償(chang) :通過調節反饋電阻,有效補償(chang) 輸出線纜上的壓降。
多重保護功能:包括VCC欠壓保護、FB腳電阻開路保護、輸出短路保護、輸出過壓保護和過溫保護等,確保係統的穩定性和可靠性。
在設計12V 500mA的LED驅動電源時,LP3713CH的應用方案如下:
輸入電壓範圍為(wei) 90VAC至265VAC,適用於(yu) 全球大部分地區的電網電壓。輸入端需要通過整流橋將交流電壓轉換為(wei) 直流電壓,為(wei) 後續電路提供穩定的輸入。
選擇合適的變壓器是實現恒流輸出的關(guan) 鍵。根據LP3713CH的恒流控製原理,通過設定變壓器的原邊和副邊匝比,可以精確控製輸出電流。對於(yu) 12V 500mA的輸出,需要計算合適的匝比和電感值,以確保在不同負載條件下都能穩定輸出500mA的電流。
LP3713CH通過反饋電路實現恒壓控製。在副邊設置反饋電阻,將輸出電壓分壓後反饋到芯片的FB腳。通過調節反饋電阻的值,可以設定輸出電壓的恒定值。對於(yu) 12V的輸出電壓,需要選擇合適的電阻值,以確保在負載變化時輸出電壓的穩定。
由於(yu) LED驅動電源的輸出線纜可能存在一定的壓降,LP3713CH的輸出線損補償(chang) 功能可以有效補償(chang) 這一壓降。通過調節FB腳外接的上偏電阻值,可以調整補償(chang) 電流的大小,從(cong) 而保證輸出電壓在負載端的穩定。

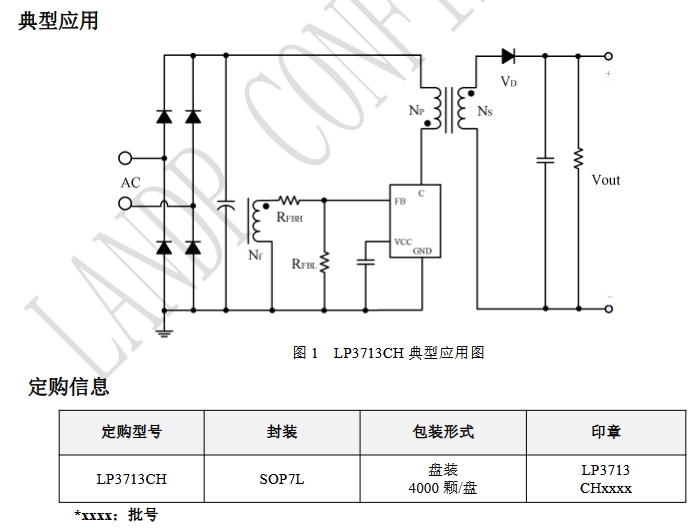

LP3713CH的多重保護功能為(wei) 12V 500mA LED驅動電源提供了全麵的安全保障,內(nei) 部框架圖如下~
VCC欠壓保護:當芯片的VCC電壓低於(yu) 設定的欠壓閾值時,芯片將停止工作,防止因電壓不足導致的不穩定。
輸出短路保護:當輸出發生短路時,芯片能夠迅速檢測到異常,並觸發短路保護機製,停止輸出電流,防止對LED和電源的損壞。
輸出過壓保護:通過檢測反饋電壓,當輸出電壓超過設定的過壓閾值時,芯片將調整PWM信號,降低輸出電壓,確保負載設備的安全。
過溫保護:當芯片溫度超過設定的過溫保護閾值時,芯片將自動停止工作,防止因過熱導致的損壞。
LP3713CH以其高度集成的設計和優(you) 異的性能,為(wei) 12V 500mA LED驅動電源提供了一個(ge) 高效可靠的解決(jue) 方案。通過合理的變壓器設計和反饋電路調節,可以實現穩定的恒流輸出和恒壓控製。同時,其多重保護功能確保了係統的安全性和可靠性,適用於(yu) 各種LED照明係統的設計和應用。LP3713CH的使用不僅(jin) 簡化了電路設計,降低了係統成本,還提高了產(chan) 品的市場競爭(zheng) 力,為(wei) LED照明行業(ye) 的發展提供了有力支持。
