FM116C概述

FM116C 是專(zhuan) 為(wei) 驅動小電流直流馬達而設計的集成電路，該電路采用 SOT23-6 微型封裝，為(wei) 對空間敏感的係統設計提供理想選擇。

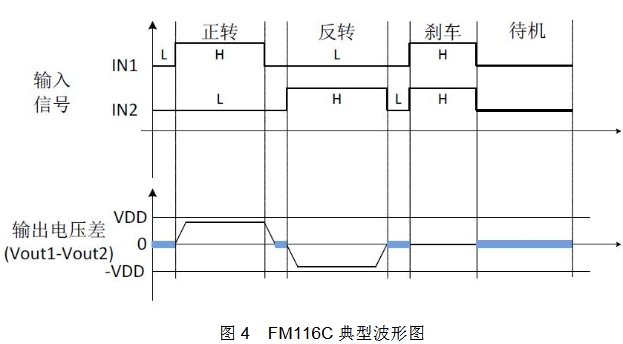

電路采用 H 橋結構, 內(nei) 置功率 MOSFET 開關(guan) ，可實現對負載直流電機正轉、反轉、刹車以及待機四個(ge) 功能的控製，刹車功能能使負載電機快速停止轉動，待機功能使電路靜態功耗極低( 小於(yu) 1uA)。

電路內(nei) 置低阻功率 MOSFET 開關(guan) ，在 300mA 負載電流條件下，電路產(chan) 生的壓降 500mV，功耗為(wei) 150mW，在 SOT23-6 封裝允許的範圍之內(nei) ，電路可長時間持續工作。

FM116C 內(nei) 置帶遲滯效應的熱保護功能(TSD)。27℃，VDD=4V 條件下 FM116C 持續最大輸出電流為(wei) 600mA。受封裝散熱能力的影響隨著環境溫度的升高，最大持續輸出電流必須適當降低。

FM116C產品特點

內(nei) 置 PMOS/NMOS 功率開關(guan) 的單通道 H 橋驅動器
有正轉/反轉/停止/刹車四個(ge) 功能
低待機電流 (typ.0.1uA)
寬工作電壓範圍，適用於(yu) 鋰電池供電(2.5V~5V)
500mA 電流輸出能力(VDD=4V,RL=5Ω)
FM116C 內(nei) 置帶遲滯效應的熱保護功能 (TSD)
CMOS 輸入，輸入無需額外限流電阻

FM116C典型應用

    無人機：在無人機的尾翼馬達與(yu) 舵機的驅動中，FM116C能夠提供精準的位置控製與(yu) 快速響應，提高飛行穩定性。

    機器人：可廣泛應用於(yu) 各類舵機驅動的機器人項目中，提升機器人在複雜環境中的反應能力。

    智能家居：在智能窗簾或其他自動化設備中，FM116C可提供高度集成和節能的驅動解決(jue) 方案。

    模型玩具：許多模型汽車、飛機等玩具中也可以找到FM116C的身影，為(wei) 玩具提供更佳的驅動體(ti) 驗。
