在現代電源管理係統中，BP2519芯片以其高精度恒壓恒流控製能力而受到青睞。這款芯片采用先進的PWM/PFM多模式控製技術，為(wei) 非隔離電源、輔助電源以及LED驅動電源提供了一個(ge) 高效的解決(jue) 方案。本文將詳細介紹BP2519的特點、典型應用圖以及一個(ge) 典型的應用實例。

BP2519芯片特點

    高精度控製：BP2519能夠實現非隔離係統的恒壓恒流輸出，確保電源管理的高精度。

    多模式控製技術：通過PWM/PFM多模式控製技術，BP2519在不同負載條件下自動切換工作模式，有效降低輕載噪聲並提升效率。

    逐周期限流：芯片具備逐周期限流功能，能夠精確控製電流，防止過載。

    多重保護：BP2519內(nei) 置多重保護機製，包括輸出開路/短路保護、芯片過壓/欠壓保護以及過溫保護，增強了係統的可靠性。

    軟啟動功能：內(nei) 置軟啟動功能，避免係統啟動時的電流衝(chong) 擊。

    緊湊封裝：采用SOT23-5L封裝，便於(yu) 集成到各種電源管理設計中。

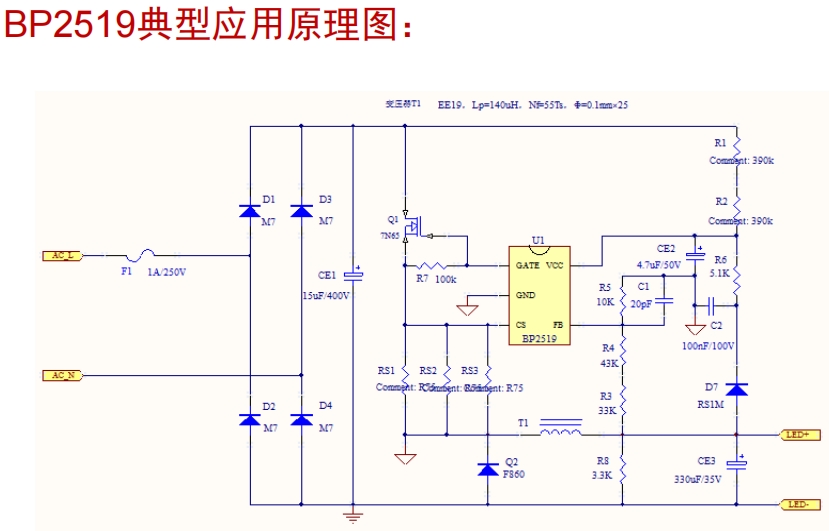

典型應用原理圖

BP2519的典型應用原理圖展示了芯片在電源管理係統中的核心位置。原理圖中，BP2519通過其GND、GATE、CS、FB和VCC引腳與(yu) 外部電路相連，實現電流采樣、電壓反饋和驅動控製。電感、電容和電阻等元件與(yu) 芯片協同工作，形成穩定的電源輸出。

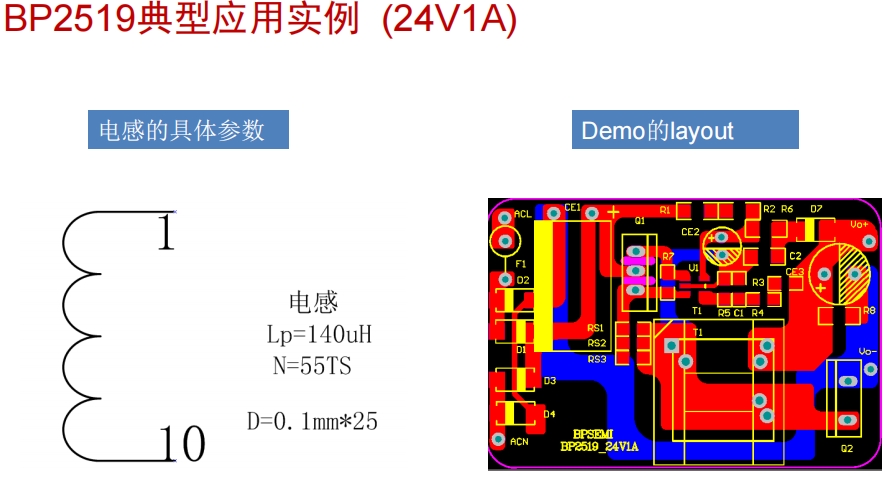

典型應用實例：24V1A電源設計

在一個(ge) 24V1A的電源設計實例中，BP2519的應用如下：

    輸入電壓：24V DC。
    輸出電壓：穩定在24V。
    輸出電流：最大1A，通過CS引腳的電流采樣實現恒流控製。
    工作模式：在負載80%至100%時，工作在PFM模式，CS峰值參考電壓為(wei) 0.6V；在負載20%至80%時，工作在PWM模式，頻率保持在音頻範圍外；在負載低於(yu) 20%時，再次切換到PFM模式，CS峰值參考電壓固定為(wei) 0.3V。

設計注意事項

在設計基於(yu) BP2519的電源管理係統時，應注意以下幾點：

    開關(guan) 頻率：滿載開關(guan) 頻率不超過100KHZ，恒流與(yu) 恒壓的拐點開關(guan) 頻率同樣限製在100KHZ以下。

    空載頻率：空載的開關(guan) 頻率必須大於(yu) 1KHZ，以避免空載電壓飄高的問題。

    FB采樣點：確保FB采樣點附近足夠的“平坦”，以防止係統在CV階段發生振蕩。

    元件布局：FB采樣電阻和VCC電容應盡量靠近IC，以減少噪聲和提高穩定性。

    PCB設計：在設計PCB時，應減小功率環路的麵積，以降低EMI輻射。

如果需要BP2519完整的係統應用指南，可以聯係三佛科技官網右側(ce) 在線客服~

結論

BP2519芯片以其高精度和多模式控製技術，在電源管理領域提供了一個(ge) 高效、可靠的解決(jue) 方案。通過遵循設計指南和注意事項，設計工程師可以充分利用BP2519的特點，為(wei) 各種應用提供穩定、高效的電源管理。
