在電源管理芯片領域，LP3710係列以其高效的原邊控製和隔離型恒壓恒流驅動特性而受到廣泛應用。LP3710AA和LP3710BA是該係列中的兩(liang) 款型號，盡管它們(men) 在許多功能和性能指標上相似，但在某些細微的差別上卻有著不同的應用場景和設計考量。本文將詳細探討這兩(liang) 款芯片的差別及其在實際應用中的影響。

基本特性概述

LP3710係列芯片采用原邊反饋控製方式，能夠省略光耦和TL431等傳(chuan) 統元件，簡化電路設計。它們(men) 支持CCM和DCM多模式工作方式，具有全電壓範圍內(nei) ±5%的恒壓和恒流輸出特性。此外，LP3710係列還具備優(you) 異的EMI特性、低啟動電流、可編程的輸出線纜補償(chang) 功能以及多重保護機製，如輸入欠壓保護、輸出過壓保護和過溫保護等。

LP3710AA與LP3710BA的主要差別

    Peak Load功能：

        LP3710AA：不支持Peak Load功能。這意味著在負載突然增加時，芯片將直接進入恒流模式，以保持輸出電流的穩定。

        LP3710BA：支持Peak Load功能，具有12秒的維持時間。當負載突然增加時，芯片可以暫時以更高的頻率工作，以滿足瞬時負載需求，然後在12秒後恢複到正常的恒流模式。這一功能在需要應對瞬時大電流衝(chong) 擊的應用中非常有用，如啟動電機或充電器在充電初期的高負載階段。

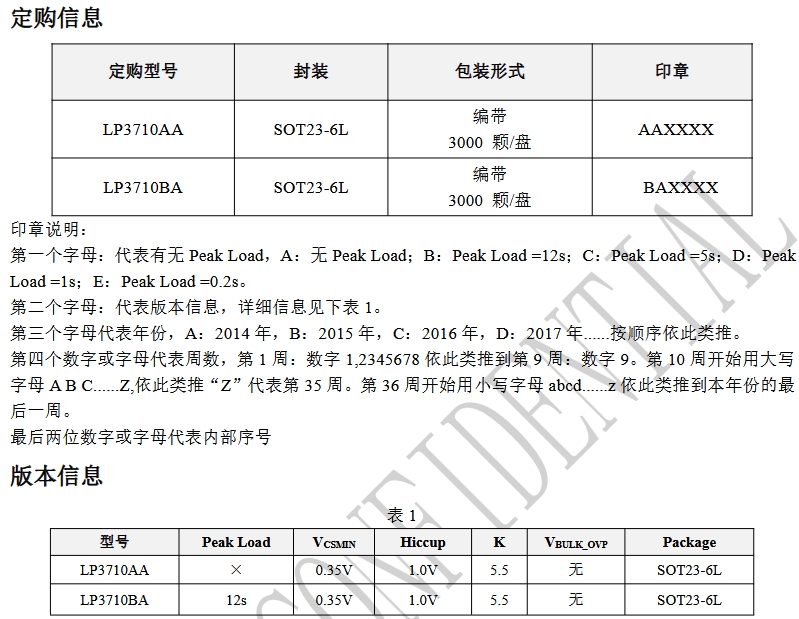

    封裝絲(si) 印：

        LP3710AA：封裝絲(si) 印為(wei) “AAXXXX”，其中“A”表示無Peak Load功能。
        LP3710BA：封裝絲(si) 印為(wei) “BAXXXX”，其中“B”表示具有12秒的Peak Load功能。

應用場景分析

    LP3710AA：

        適用場景：適用於(yu) 負載相對穩定且不需要應對瞬時大電流衝(chong) 擊的應用，如一般的充電器、適配器和一些小型電子設備的電源模塊。其簡單的電路設計和穩定的性能使其在這些應用中具有較高的性價(jia) 比。

        設計考量：由於(yu) 不支持Peak Load功能，設計時需要確保電源係統能夠持續穩定地提供所需的電流，避免因瞬時負載變化而導致的輸出電壓波動或設備損壞。

    LP3710BA：

        適用場景：適用於(yu) 需要應對瞬時大電流衝(chong) 擊的應用，如啟動電機、充電器在充電初期的高負載階段以及一些需要快速響應負載變化的設備。其Peak Load功能可以有效地提高係統的瞬時響應能力和穩定性。

        設計考量：在設計時，需要充分考慮負載的變化情況和瞬時大電流的需求，合理配置電路元件和參數，以確保在Peak Load模式下係統的穩定性和可靠性。同時，還需要注意Peak Load功能的維持時間和屏蔽時間對係統性能的影響。

結論

LP3710AA和LP3710BA在Peak Load功能上的差別使得它們(men) 在不同的應用場景中具有各自的優(you) 勢。工程師在選擇這兩(liang) 款芯片時，應根據具體(ti) 的應用需求和負載特性來決(jue) 定。對於(yu) 負載穩定的簡單應用，LP3710AA是一個(ge) 經濟實惠的選擇；而對於(yu) 需要應對瞬時大電流衝(chong) 擊的應用，LP3710BA則提供了更高的靈活性和可靠性。通過合理選擇和設計，可以充分發揮LP3710係列芯片的性能優(you) 勢，滿足各種電源應用的需求。
