AiP1639是一款專(zhuan) 為(wei) LED顯示和鍵盤掃描設計的集成電路，廣泛應用於(yu) 各種顯示麵板和用戶界麵設備中。該芯片通過集成鍵盤掃描接口和LED驅動功能，簡化了係統設計，提高了產(chan) 品的可靠性和性能。本文將詳細介紹AiP1639芯片的型號及其引腳功能，幫助工程師更好地理解和應用該芯片。

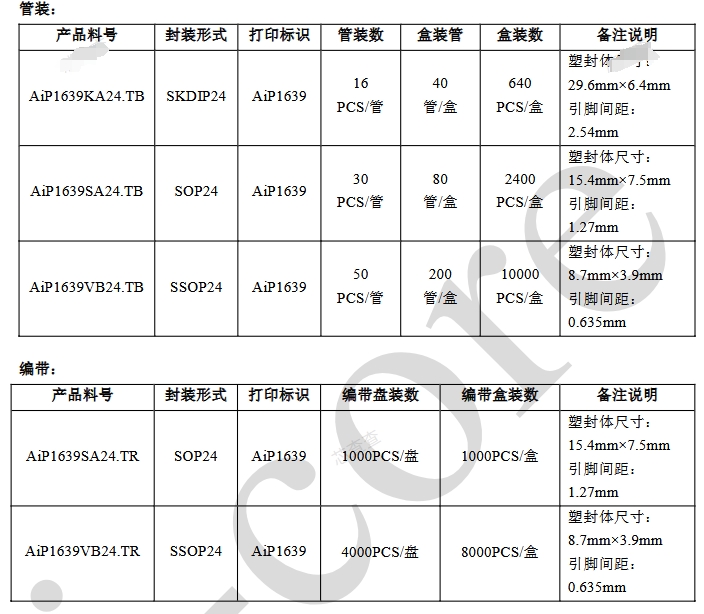

AiP1639芯片有多種型號，主要根據封裝形式的不同進行區分。以下是幾種常見的型號：
AiP1639KA24.TB：采用SKDIP24封裝形式，適用於(yu) 需要較大引腳間距的應用場景。其塑封體(ti) 尺寸為(wei) 29.6mm×6.4mm，引腳間距為(wei) 2.54mm。
AiP1639SA24.TB：采用SOP24封裝形式，具有較小的尺寸和較密的引腳排列，適合緊湊型設計。其塑封體(ti) 尺寸為(wei) 15.4mm×7.5mm，引腳間距為(wei) 1.27mm。
AiP1639VB24.TB：采用SSOP24封裝形式，具有更小的尺寸和更高的引腳密度，適用於(yu) 超緊湊型設計。其塑封體(ti) 尺寸為(wei) 8.7mm×3.9mm，引腳間距為(wei) 0.635mm。
AiP1639芯片共有24個(ge) 引腳，每個(ge) 引腳都有其特定的功能。以下是引腳功能的詳細介紹：
GRID1至GRID8：
功能：位輸出引腳，用於(yu) 驅動LED顯示的位選信號。這些引腳為(wei) N管開漏輸出，需要外接上拉電阻以驅動LED。
應用場景：在LED顯示中，GRID引腳用於(yu) 選擇要顯示的位，與(yu) SEG引腳配合實現完整的顯示功能。
SEG1至SEG12：
功能：段輸出引腳，用於(yu) 驅動LED顯示的段選信號。這些引腳為(wei) P管開漏輸出，可以直接連接到LED的陽極。
應用場景：在LED顯示中，SEG引腳用於(yu) 選擇要顯示的段，與(yu) GRID引腳配合實現完整的顯示功能。部分SEG引腳還具有鍵掃描功能（如SEG1至SEG4）。
DIO：
功能：數據輸入/輸出引腳，用於(yu) 串行數據的傳(chuan) 輸。在時鍾上升沿輸入/輸出串行數據，從(cong) 低位開始。
應用場景：用於(yu) 與(yu) MCU或其他控製器進行數據通信，傳(chuan) 輸顯示數據和接收鍵盤掃描數據.
CLK：
功能：時鍾輸入引腳，用於(yu) 控製串行數據的傳(chuan) 輸時序。在時鍾上升沿輸入/輸出串行數據。
應用場景：為(wei) DIO引腳提供時鍾信號，確保數據的正確傳(chuan) 輸和同步。
STB：
功能：片選引腳，用於(yu) 初始化串行接口和接收指令。在STB的上升或下降沿初始化串行接口，隨後等待接收指令。
應用場景：用於(yu) 控製芯片的串行通信狀態，確保數據的正確接收和處理。
K0和K1：
功能：鍵掃描數據輸入引腳，用於(yu) 接收鍵盤掃描數據。輸入該腳的數據在顯示周期結束後被鎖存。
應用場景：用於(yu) 鍵盤掃描功能，檢測用戶按鍵輸入並將其轉換為(wei) 相應的數據信號。
VDD：
功能：邏輯電源引腳，為(wei) 芯片提供工作電壓。
應用場景：連接到係統電源，為(wei) 芯片的邏輯電路和驅動電路提供穩定的電壓。
GND：
功能：邏輯地引腳，為(wei) 芯片提供參考地。
應用場景：連接到係統的地線，確保芯片的正常工作和信號的穩定性。
LED顯示麵板：AiP1639芯片適用於(yu) 各種LED顯示麵板，如數碼管、字符顯示等。其集成的鍵盤掃描功能可以實現顯示與(yu) 輸入的完美結合，簡化用戶界麵設計。
家用電器：在家用電器中，AiP1639芯片可以用於(yu) 控製麵板的顯示和按鍵掃描，提供直觀的用戶操作界麵，提高產(chan) 品的用戶體(ti) 驗。
工業(ye) 設備：在工業(ye) 設備中，AiP1639芯片可以用於(yu) 顯示設備狀態和參數，同時通過鍵盤掃描功能實現用戶輸入和控製，提高設備的智能化水平。
綜上所述，AiP1639芯片憑借其多功能集成和靈活的引腳設計，在LED顯示和鍵盤掃描應用中表現出色。通過合理選擇型號和設計電路，可以充分發揮其性能優(you) 勢，滿足各種應用需求。
