在現代電子設備中，開關(guan) 電源因其高效率、小體(ti) 積、低功耗等優(you) 點，被廣泛應用於(yu) 各種便攜式設備、電池充電器、LED驅動電源等領域。MT3773係列芯片作為(wei) 一款高性能的低功耗原邊反饋控製芯片，在開關(guan) 電源設計中具有重要的應用價(jia) 值。本文將詳細介紹MT3773組成的開關(guan) 電源電路圖以及MT3773係列型號的概覽，幫助讀者更好地理解和應用這款芯片。
MT3773係列芯片采用脈衝(chong) 頻率調製（PFM）技術，建立非連續導電模式（DCM）的反激式電源，內(nei) 置準諧振（QR）模式，能夠實現高效率的電能轉換。其典型應用電路如下：
輸入整流濾波電路：交流輸入電壓經過整流橋整流後，通過電容C1進行濾波，得到平滑的直流電壓，為(wei) 後續的開關(guan) 電源電路提供穩定的輸入電壓。
主控芯片MT3773：作為(wei) 整個(ge) 開關(guan) 電源的核心控製芯片，其內(nei) 部集成了850V（Vcbo）功率三極管，能夠根據反饋信號調節開關(guan) 頻率和占空比，實現恒定電壓和恒定電流的輸出。
電流檢測電路：通過電阻R1檢測開關(guan) 電流，當電流超過設定值時，MT3773內(nei) 部電路將關(guan) 閉功率晶體(ti) 管，以保護電路安全。
反饋電路：由電阻R2、R3和電容C2組成，用於(yu) 采樣輸出電壓，並將其反饋至MT3773的FB引腳，實現對輸出電壓的精確控製。
輸出整流濾波電路：輸出電壓經過整流二極管D1和電容C3濾波後，得到穩定的直流輸出電壓，供負載使用。
啟動階段：當輸入電壓接通後，MT3773內(nei) 部的啟動電路開始工作，為(wei) 芯片提供初始的工作電壓，使其進入正常工作狀態。
穩態工作階段：MT3773根據反饋信號調節開關(guan) 頻率和占空比，使輸出電壓保持在設定值。在負載變化時，反饋信號發生變化，MT3773能夠快速響應，調整開關(guan) 頻率和占空比，維持輸出電壓的穩定。
保護功能：當電路出現過流、過壓、短路等異常情況時，MT3773內(nei) 部的保護電路將啟動，關(guan) 閉功率晶體(ti) 管，切斷能量傳(chuan) 輸，保護電路免受損壞。
MT3773係列芯片根據不同的應用需求，提供了多種型號，以滿足不同功率和輸出電流的場合。以下是MT3773係列的主要型號及其特點：
1. MT3773A
推薦應用功率：2.5W（5V/0.5A）
特點：適用於(yu) 低功率應用場合，如手機充電器、小型便攜式設備等。具有較高的效率和較低的待機功耗，滿足六級能效標準.。
2. MT3773CA
推薦應用功率：5.0W（5V/1A）
特點：適用於(yu) 中等功率應用場合，如平板電腦充電器、小型LED驅動電源等。在保持高效率的同時，能夠提供更大的輸出電流，滿足更高功率的需求。
3. MT3773C
推薦應用功率：6.0W（5V/1.2A）
特點：適用於(yu) 較高功率應用場合，如筆記本電腦充電器、大功率LED驅動電源等。具有更大的輸出電流能力，能夠滿足更高功率的負載需求。
高效率：采用準諧振（QR）模式和脈衝(chong) 頻率調製（PFM）技術，能夠在不同負載條件下實現高效率的電能轉換，提高電源的整體(ti) 效率。
低功耗：待機功耗低，滿足六級能效標準，適用於(yu) 節能要求較高的應用場合。
集成度高：內(nei) 置850V（Vcbo）功率三極管和多種保護功能，減少了外部元件的數量，簡化了電路設計，降低了生產(chan) 成本。
穩定性好：具有良好的環路穩定性，無需複雜的環路補償(chang) 電路，能夠保證電源在不同負載和輸入電壓條件下的穩定工作。
保護功能完善：具備過流、過壓、短路、過溫等多種保護功能，能夠有效保護電路免受損壞，提高電源的可靠性和安全性。

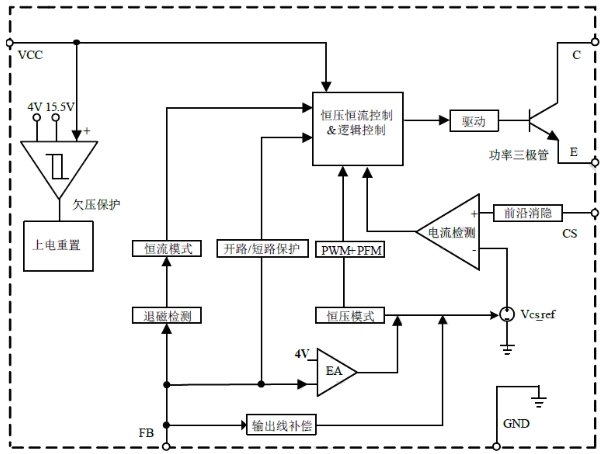

MT3773係列芯片內(nei) 部框架圖如下所示
散熱設計：由於(yu) MT3773係列芯片在高功率應用時會(hui) 產(chan) 生一定的熱量，因此在設計電路時，應注意散熱設計，如合理布局PCB、增加散熱片等，以確保芯片的溫度在正常工作範圍內(nei) 。
元件選擇：選擇高精度、低ESR的電容和電阻等元件，以提高電源的穩定性和效率。
電磁兼容設計：在電路設計中，應注意電磁兼容設計，如合理布局PCB、增加濾波電路等，以減少電磁幹擾，提高電源的電磁兼容性。
綜上所述，MT3773係列芯片憑借其高效率、低功耗、集成度高、穩定性好等優(you) 點，在開關(guan) 電源設計中具有廣泛的應用前景。通過合理選擇型號和設計電路，可以滿足不同功率和輸出電流的需求，為(wei) 電子設備提供穩定、高效的電源支持.。
