在電子設計中，選擇合適的芯片替代品是一個(ge) 常見的需求。本文將詳細對比PL3393AD和OB2358AP兩(liang) 款芯片，探討PL3393AD是否可以完美替代OB2358AP。
封裝：DIP7
輸出功率：18W
開關(guan) 參數：2.01Ω 650V MOSFET
應用領域：AC/DC電源應用，如手機充電器、小功率適配器/充電器、LED驅動器、消費電子設備的待機電源等。
封裝：DIP8
輸出功率：適用於(yu) 27W以下的離線反激式轉換器
開關(guan) 參數：內(nei) 置高壓MOSFET
應用領域：DVD機頂盒電源、液晶電視待機電源、白色家電電源等。
PL3393AD
內(nei) 置集成功率BJT：提供精確的恒流調節，適用於(yu) 通用AC輸入。
消除光耦和所有次級恒流/恒壓控製電路：簡化設計，減少元件數量。
內(nei) 置線路補償(chang) ：實現更緊密的恒流/恒壓調節。
內(nei) 置變壓器電感容差補償(chang) ：提高輸出精度。
可調輸出電纜補償(chang) ：適應不同長度的輸出電纜。
自適應多模式PFM控製：提高效率。
低啟動電流：減少啟動時的功耗。
內(nei) 置前沿消隱（LEB）：防止誤觸發。
逐周期限流：保護電路免受過流損壞。
VDD欠壓鎖定和過壓保護：確保電路在安全電壓範圍內(nei) 工作。
內(nei) 置短路保護和輸出過壓保護：增強電路的可靠性。
過溫保護：防止芯片過熱損壞。
OB2358AP
內(nei) 置高壓MOSFET：提供高性能、低待機功耗和低成本的離線反激式轉換器應用。
低啟動電流（5μA）和工作電流（1.5mA）：減少待機功耗。
內(nei) 置同步斜坡補償(chang) ：提高控製精度。
實現20W以下“No Y-CAP”係統設計：簡化電路設計。
內(nei) 置頻率抖動：降低EMI。
過流、過壓保護：保護電路免受異常狀態的損壞。
欠壓鎖定及自動重啟：確保電路在安全電壓範圍內(nei) 工作，並在異常狀態後自動恢複。
內(nei) 部軟啟動電路：減少啟動時的應力。
間歇工作模式（Burst Mode）：提高效率，降低待機功耗。
逐周期限流模式：防止過流損壞。

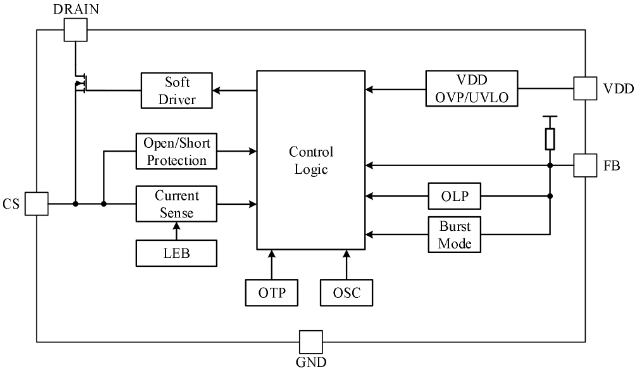

從(cong) 上述對比可以看出，PL3393AD和OB2358AP在功能和應用領域上有一定的相似性，但也存在一些差異。PL3393AD在恒流/恒壓調節、線路補償(chang) 、變壓器電感容差補償(chang) 等方麵具有優(you) 勢，而OB2358AP則在低待機功耗和頻率抖動方麵表現突出。PL3393AD內(nei) 部框架圖如下所示
功能兼容性：PL3393AD的多模式PFM控製和內(nei) 置補償(chang) 功能使其在某些應用中可以替代OB2358AP，尤其是在需要精確恒流/恒壓調節和簡化設計的場景中。
封裝差異：PL3393AD采用DIP7封裝，而OB2358AP采用DIP8封裝，這可能需要在PCB設計上進行一些調整。
應用領域：PL3393AD適用於(yu) 18W以下的AC/DC電源應用，而OB2358AP適用於(yu) 27W以下的離線反激式轉換器。如果應用功率在18W以內(nei) ，PL3393AD可以作為(wei) 替代品。
PL3393AD在某些方麵可以替代OB2358AP，尤其是在需要精確恒流/恒壓調節和簡化設計的應用中。然而，由於(yu) 封裝形式和部分功能的差異，替代時需要進行一些設計調整。如果應用功率在18W以內(nei) ，PL3393AD是一個(ge) 可行的替代選擇。
