在當今電子設備日益普及的背景下，對於(yu) 電源解決(jue) 方案的需求也日益增長。特別是對於(yu) 小家電等設備，一個(ge) 高效、穩定且成本低廉的電源方案至關(guan) 重要。輝芒微電子（深圳）股份有限公司推出的FT8451H 5V500mA開關(guan) 電源方案，正是為(wei) 滿足這一需求而設計。本文將詳細解析該方案的設計特點、性能表現以及實際應用中的優(you) 勢。

設計概述

FT8451H是一款高性能、高精度、低成本的非隔離PWM功率開關(guan) ，適用於(yu) 90-264Vac和20-400Vdc的輸入電壓範圍，能夠提供穩定的5V/500mA輸出。該方案采用Buck結構，具有高效率、低靜態功耗和低紋波的特點，同時集成了多種保護功能，確保電源的可靠性和安全性。

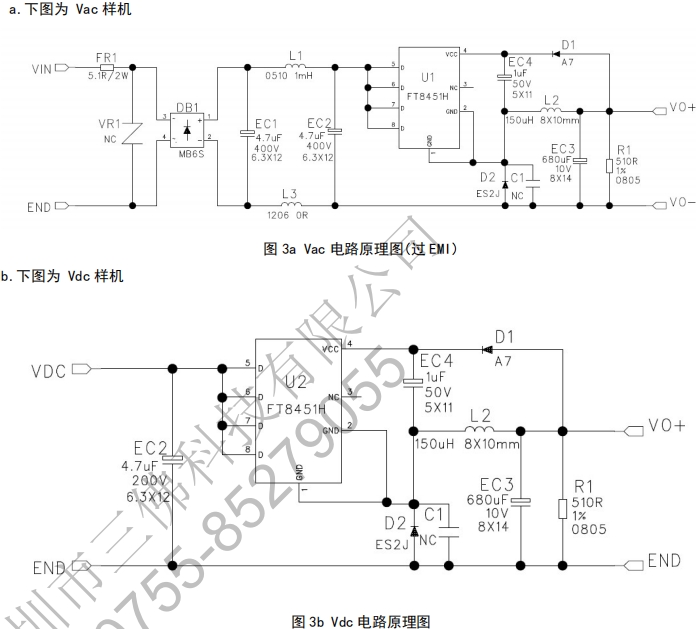

電路設計特點及原理圖

    高效率與(yu) 低靜態功耗：在90Vac和230Vac輸入下，效率均能達到65%，靜態功耗低於(yu) 100mW（@230Vac），這使得該方案在各種輸入電壓下都能保持高效的能量轉換，同時減少能量損耗。

    簡潔的外圍電路：采用Buck結構，外圍元件數量少，降低了成本和設計複雜度。這不僅(jin) 有助於(yu) 減少PCB麵積，還能提高生產(chan) 效率和可靠性。

    快速啟動與(yu) 優(you) 越動態響應：內(nei) 部集成高壓啟動功能，起機時間短（典型50ms），能夠快速響應負載變化，保持輸出電壓的穩定。

    高可靠性封裝：采用SOP8封裝，內(nei) 置700V高壓功率開關(guan) ，提高了芯片的可靠性和抗幹擾能力。

    全麵的保護功能：具備欠壓鎖定、過壓、過溫、過流和輸出短路保護等功能，確保電源在各種異常情況下都能得到有效的保護。

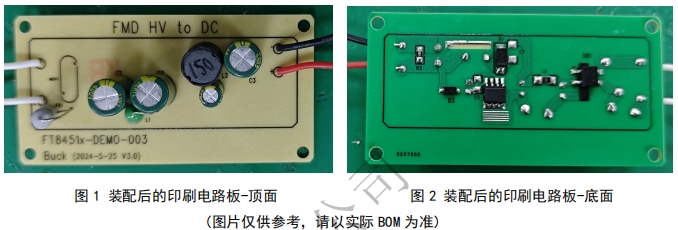

PCB布局

1mm 的 PCB 厚度
單麵板元件分布: PCB 頂麵為(wei) 插件;

性能測試與評估

    效率與(yu) 電壓穩定性：在不同輸入電壓下，FT8451H均能保持較高的效率和穩定的輸出電壓。例如，在90Vac輸入時，滿載效率為(wei) 65%，輸出電壓穩定在5V左右；在230Vac輸入時，滿載效率同樣達到65%，輸出電壓也保持穩定。

    動態響應：在負載快速變化的情況下，FT8451H能夠迅速調整輸出電壓，保持在設定範圍內(nei) 。例如，在90Vac輸入下，負載從(cong) 10%突變到90%時，輸出電壓的最小值為(wei) 4.62V，最大值為(wei) 5.18V；在264Vac輸入下，負載從(cong) 10%突變到90%時，輸出電壓的最小值為(wei) 4.62V，最大值為(wei) 5.10V。

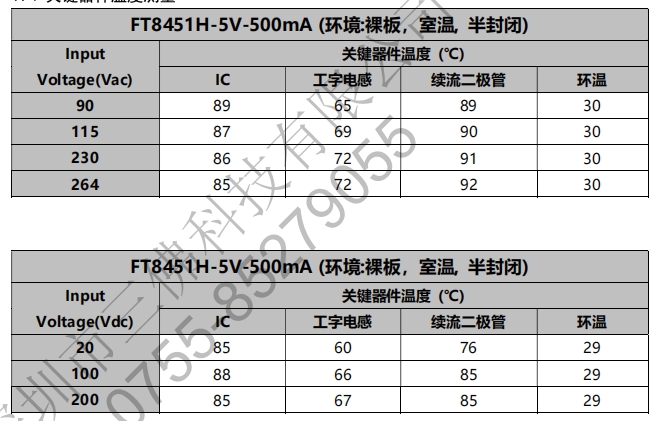

    溫度性能：在不同環境溫度下，關(guan) 鍵器件的溫度表現良好。例如，在90Vac輸入、室溫條件下，IC的溫度為(wei) 89℃，工字電感的溫度為(wei) 65℃，續流二極管的溫度為(wei) 89℃；在264Vac輸入、室溫條件下，IC的溫度為(wei) 85℃，工字電感的溫度為(wei) 72℃，續流二極管的溫度為(wei) 92℃。

    電磁兼容性（EMI）：在120Vac和230Vac輸入下，傳(chuan) 導EMI和輻射EMI均符合相關(guan) 標準，確保電源在實際應用中不會(hui) 對周邊設備產(chan) 生電磁幹擾。

實際應用案例

FT8451H 5V500mA開關(guan) 電源方案已成功應用於(yu) 多種小家電輔助電源中。例如，在某款智能插座的設計中，該方案不僅(jin) 提供了穩定的5V/500mA輸出，還通過其高效的能量轉換和低靜態功耗，顯著降低了待機功耗，提高了產(chan) 品的整體(ti) 能效。同時，其全麵的保護功能確保了電源在各種使用環境下的可靠性和安全性。

如需要完整的FT8451H 5V500mA設計報告，還請聯係三佛科技官網右側(ce) 在線客服~

結論

FT8451H 5V500mA開關(guan) 電源方案憑借其高效率、低靜態功耗、簡潔的外圍電路、快速啟動與(yu) 優(you) 越動態響應以及全麵的保護功能，成為(wei) 小家電輔助電源的理想選擇。通過嚴(yan) 格的設計和測試，該方案在性能和可靠性方麵均表現出色，能夠滿足現代電子設備對電源的高標準要求。
