半橋驅動芯片在現代電力電子和電機驅動應用中扮演著至關(guan) 重要的角色。它們(men) 不僅(jin) 負責控製功率器件的開關(guan) ，還通過精確的延時設置來防止直通現象，確保電路的安全和高效運行。本文將詳細探討半橋驅動芯片的延時時間及其重要性，並提供一些常見的延時時間範圍。

1. 半橋驅動芯片概述

半橋驅動芯片通常用於(yu) 驅動半橋拓撲結構中的兩(liang) 個(ge) 功率器件（如MOSFET或IGBT）。這種拓撲結構廣泛應用於(yu) DC-DC轉換器、逆變器、電機驅動等領域。半橋驅動芯片的主要功能包括：

• 驅動信號放大：將控製信號放大，以驅動功率器件。
• 死區時間控製：在兩個功率器件之間插入死區時間，防止直通現象。
• 邏輯電平轉換：將控製信號的邏輯電平轉換為適合功率器件的電平。

2. 延時時間的重要性

延時時間（也稱為(wei) 死區時間）是指在兩(liang) 個(ge) 功率器件之間插入的一段無驅動信號的時間間隔。其主要作用是防止兩(liang) 個(ge) 功率器件同時導通，導致直通現象，從(cong) 而損壞功率器件和電源。合理的延時時間設置可以有效提高電路的可靠性和效率。

3. 常見的延時時間範圍

半橋驅動芯片的延時時間通常在幾十納秒到幾百納秒之間，具體(ti) 值取決(jue) 於(yu) 應用需求和功率器件的特性。以下是一些常見的延時時間範圍：

• 低功率應用：對於低功率應用，延時時間通常在50ns到100ns之間。例如，一些小型DC-DC轉換器和低功率電機驅動器。
• 中等功率應用：對於中等功率應用，延時時間通常在100ns到200ns之間。例如，一些中等功率的逆變器和電機驅動器。
• 高功率應用：對於高功率應用，延時時間通常在200ns到500ns之間。例如，一些高功率的工業逆變器和大功率電機驅動器。

4. 延時時間的設置方法

延時時間的設置通常通過外部電阻和電容來實現。具體(ti) 方法如下：

1. 外部RC網絡：在半橋驅動芯片的延時設置引腳上連接一個(ge) 外部RC網絡，通過調整電阻和電容的值來設置延時時間。例如，某些芯片的延時時間可以通過以下公式計算：

   $$t_{\text{delay}}=R\times C$$

   其中，$R$是外部電阻的阻值（單位：歐姆），$C$是外部電容的容值（單位：法拉）。

2. 內(nei) 部延時設置：一些半橋驅動芯片內(nei) 部集成了延時設置功能，用戶可以通過配置寄存器來設置延時時間。例如，某些芯片提供了多個(ge) 預設的延時時間選項，用戶可以根據應用需求選擇合適的延時時間。

5. 實際應用案例

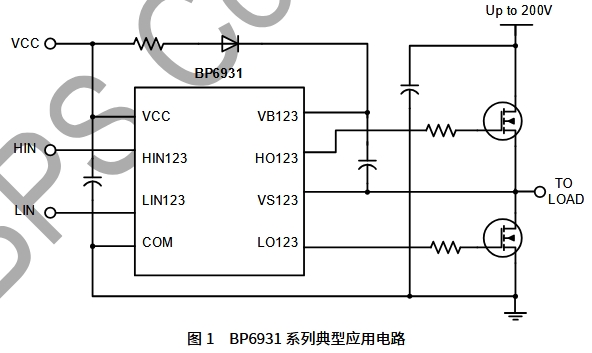

以某款半橋驅動芯片為(wei) 例，其延時時間設置如下（附帶BP6931典型應用原理圖）

• 芯片型號：BP6931

• 延時時間設置：通過外部RC網絡設置延時時間。假設外部電阻為(wei) 10kΩ，外部電容為(wei) 100pF，則延時時間計算如下：

  $$t_{\text{delay}}=10\times 10^3\Omega \times 100\times 10^{-12}\text{F}=1\text{ns}$$

  為(wei) 了確保足夠的死區時間，通常會(hui) 將延時時間設置為(wei) 100ns到200ns之間。因此，可以將外部電阻和電容調整為(wei) ：

  $$R=100\text{k}\Omega ,C=100\text{pF}$$

  這樣，延時時間約為(wei) ：

  $$t_{\text{delay}}=100\times 10^3\Omega \times 100\times 10^{-12}\text{F}=10\text{ns}$$

  通過調整電阻和電容的值，可以將延時時間設置為(wei) 所需的100ns到200ns範圍內(nei) 。

6. 結論

半橋驅動芯片的延時時間是確保電路安全和高效運行的關(guan) 鍵參數。合理的延時時間設置可以有效防止直通現象，提高電路的可靠性和效率。常見的延時時間範圍在50ns到500ns之間，具體(ti) 值取決(jue) 於(yu) 應用需求和功率器件的特性。通過外部RC網絡或內(nei) 部寄存器設置，可以靈活調整延時時間，滿足不同應用的需求。在設計和應用半橋驅動芯片時，務必仔細考慮延時時間的設置，以確保電路的穩定運行。
