在電子元件的選型中，找到一個(ge) 能夠完美替代的芯片是許多工程師和采購人員的目標。PL3329BD和OB3398VAP都是市場上常見的開關(guan) 電源芯片，本文將探討PL3329BD是否可以完美替代OB3398VAP。
PL3329BD是一款高性能的離線反激式開關(guan) 電源芯片，適用於(yu) 最大36W的功率應用。它采用DIP7封裝，內(nei) 置0.8Ω的功率MOSFET，工作電壓為(wei) 650V。PL3329BD具有以下特點：
高效率：自適應多模式PWM/PFM控製，提高效率。
精確調節：+/-5%恒壓調節，通用交流輸入的精確恒流調節。
簡化設計：取消了光耦合器和所有輔助CV/CC控製電路。
內(nei) 置補償(chang) ：用於(yu) 更嚴(yan) 格Cc調節的內(nei) 置線路補償(chang) ，變壓器電感公差的內(nei) 置補償(chang) 。
保護功能：包括逐周期峰值電流限製、VDD UVLO、OVP等。
動態響應：良好的動態響應。
OB3398VAP是一款恒流/恒壓原邊控製的高性能離線反激式開關(guan) 電源芯片。它通常用於(yu) 需要精確電壓和電流控製的應用中，如適配器和充電器。
OB3398VAP具有以下特點：
高精度：提供高精度的恒壓和恒流控製。
穩定性：在各種負載條件下都能保持穩定的輸出。
保護功能：具備多種保護功能，如過壓保護、過流保護等。
功率範圍：PL3329BD適用於(yu) 最大36W的功率應用，而OB3398VAP的具體(ti) 功率範圍需要根據其數據手冊(ce) 來確定。
封裝類型：PL3329BD采用DIP7封裝，OB3398VAP的封裝類型需要查閱其數據手冊(ce) 。
內(nei) 置功能：PL3329BD取消了光耦合器和所有輔助CV/CC控製電路，而OB3398VAP可能需要外部光耦合器來實現精確的電壓和電流控製。
保護功能：PL3329BD具有一套完整的集成保護功能，OB3398VAP也具備多種保護功能。

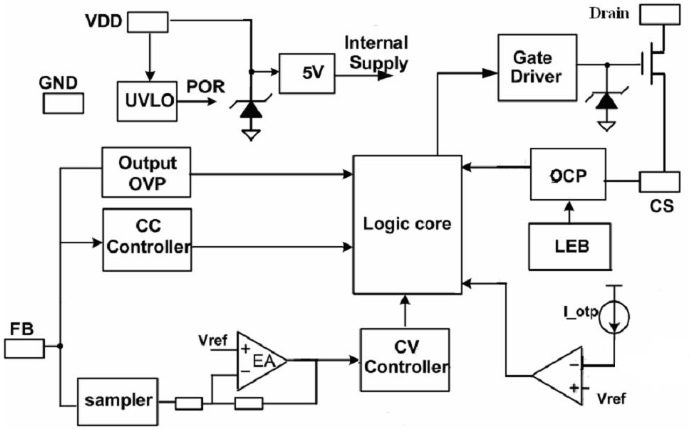

PL3329BD內(nei) 部框架圖如下所示
從(cong) 性能參數來看，PL3329BD在許多方麵與(yu) OB3398VAP相似，特別是在恒流/恒壓控製和保護功能方麵。然而，是否可以完美替代還需要考慮以下因素：
應用需求：如果應用對功率範圍、封裝類型和外部電路有特定要求，需要仔細對比兩(liang) 個(ge) 芯片的參數。
設計兼容性：PL3329BD的設計可能需要對現有電路進行一些調整，以確保其能夠正常工作。
測試驗證：在實際應用中，需要對PL3329BD進行充分的測試，以驗證其是否能夠滿足OB3398VAP的性能要求。
PL3329BD在許多方麵與(yu) OB3398VAP相似，具有高效率、精確調節和多種保護功能。雖然PL3329BD有可能替代OB3398VAP，但在實際應用中，需要根據具體(ti) 的應用需求和設計兼容性進行評估和測試。建議在進行替代之前，與(yu) 芯片供應商和應用工程師進行詳細的技術交流，以確保替代方案的可行性和可靠性。
