XL7015芯龍TO252-5L封裝0.8A 150KHz 100V降壓型DC-DC轉換器
TO252-5L封裝 輸出電壓1.25V到20V可調
24小時全國服務熱線：18902855590
24小時全國服務熱線：18902855590

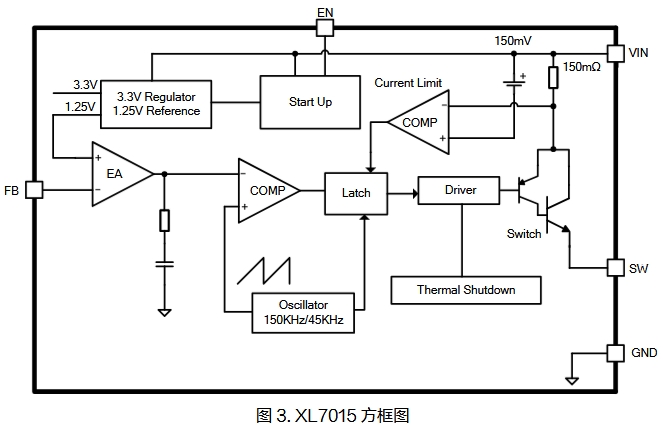

XL7015是一款高效、高壓降壓型DC-DC轉換器，固定150KHz開關(guan) 頻率，可提供最高0.8A輸出電流能力，低紋波，出色的線性調整率與(yu) 負載調整率。XL7015內(nei) 置固定頻率振蕩器與(yu) 頻率補償(chang) 電路，簡化了電路設計。PWM 控製環路可以調節占空比從(cong) 0~90%之間線性變化。內(nei) 置輸出過電流保護功能，當輸出短路時，開關(guan) 頻率從(cong) 150KHz降至45KHz。內(nei) 部補償(chang) 模塊可以減少外圍元器件數量。內(nei) 部框架圖如下~
最高輸入電壓100V
輸出電壓從(cong) 1.25V到20V可調
最大占空比90%
最小壓降2V
固定150KHz開關(guan) 頻率
最大0.8A輸出電流
48V輸入、5V輸出推薦最大輸出電流0.6A
48V輸入、15V輸出推薦最大輸出電流0.4A
內(nei) 置高壓功率三極管
效率高達85%
出色的線性與(yu) 負載調整率
EN腳TTL關(guan) 機功能
內(nei) 置過熱關(guan) 斷保護功能
內(nei) 置限流功能
內(nei) 置輸出短路保護功能
TO252-5L封裝
電動車控製器供電
通信
