在現代電子設備中，LED顯示屏因其高效、節能、色彩鮮豔等特點而被廣泛應用。而AIP1620作為(wei) 一款專(zhuan) 為(wei) LED驅動控製設計的芯片，憑借其卓越的性能和靈活的控製方式，成為(wei) 了眾(zhong) 多電子產(chan) 品中不可或缺的關(guan) 鍵部件。本文將詳細介紹AIP1620芯片的技術規格和典型應用圖，幫助讀者更好地了解其功能和應用場景。
AIP1620該芯片采用功率CMOS工藝製造，具有高集成度、低功耗和高可靠性的特點。它主要應用於(yu) VCR、VCD、DVD及家庭影院等產(chan) 品的顯示屏驅動，能夠實現多種顯示模式和靈活的輝度調節功能。
AIP1620芯片內(nei) 部集成了MCU數字接口、數據鎖存器等電路，支持串行接口通信（CLK、STB、DIO），並通過內(nei) 置的RC振蕩器（450KHz±5%）實現穩定的時鍾信號。此外，它還具備內(nei) 置上電複位電路，確保在電源啟動時能夠自動初始化，避免因電源波動導致的顯示異常。
（一）顯示模式
AIP1620支持多種顯示模式，包括8段×6位到10段×4位的配置，能夠滿足不同尺寸和分辨率的LED顯示屏需求。用戶可以根據實際應用選擇合適的顯示模式，通過指令設置段和位的個(ge) 數，實現靈活的顯示效果。
（二）引腳功能

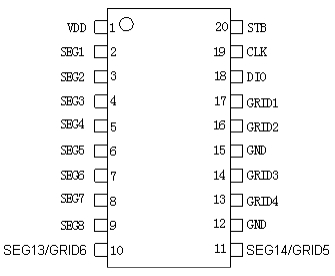

AIP1620芯片采用SOP20封裝，具有20個(ge) 引腳，每個(ge) 引腳都有明確的功能定義(yi) 。例如，VDD引腳為(wei) 邏輯電源輸入，SEG1至SEG8為(wei) 段輸出引腳，GRID1至GRID6為(wei) 位輸出引腳，DIO引腳用於(yu) 串行數據輸入/輸出，CLK引腳為(wei) 時鍾輸入，STB引腳用於(yu) 片選和初始化。這些引腳的合理布局和功能設計，使得AIP1620能夠與(yu) 外部電路無縫連接，實現高效的信號傳(chuan) 輸和控製。
（三）電氣特性
AIP1620的電氣特性如下：
邏輯電源電壓範圍為(wei) 3V至5.5V，能夠適應不同的電源環境。
高電平輸入電壓範圍為(wei) 0.7VDD至VDD，低電平輸入電壓範圍為(wei) 0至0.3VDD，確保了信號的穩定傳(chuan) 輸和識別。
LED段驅動輸出電流最大為(wei) -50mA，位驅動輸出電流最大為(wei) +200mA，能夠滿足普通LED顯示屏的驅動需求。
功率損耗最大為(wei) 400mW，工作溫度範圍為(wei) -40℃至+80℃，儲(chu) 存溫度範圍為(wei) -65℃至+150℃，焊接溫度為(wei) 250℃（10秒），這些參數保證了芯片在各種環境下的可靠性和穩定性。
（四）時序特性
AIP1620的時序特性如下：
時鍾脈衝(chong) 寬度（PWCLK）最小為(wei) 400ns，選通脈衝(chong) 寬度（PWSTB）最小為(wei) 1μs，數據建立時間（tSETUP）和保持時間（tHOLD）均為(wei) 100ns，這些時序參數確保了串行數據傳(chuan) 輸的準確性和穩定性。
最大時鍾頻率（Fmax）為(wei) 1MHz（占空比50%），能夠滿足高速數據傳(chuan) 輸的需求。
傳(chuan) 輸延遲時間（tPLZ、tPZL）和上升/下降時間（TTZH1、TTZH2、TTHZ）等參數，保證了信號在傳(chuan) 輸過程中的完整性和一致性。
（五）指令係統
AIP1620通過串行接口接收指令，實現對顯示模式、數據寫(xie) 入、地址設置和顯示控製等功能的靈活配置。指令分為(wei) 顯示模式設置、數據命令設置、顯示控製命令設置和地址命令設置四大類。例如，通過顯示模式設置指令，用戶可以選擇4位、5位或6位的顯示模式；通過數據命令設置指令，可以選擇寫(xie) 數據到顯示寄存器的模式、地址增加模式和測試模式；通過地址設置指令，可以指定顯示寄存器的地址；通過顯示控製指令，可以控製顯示的開關(guan) 狀態和消光數量。
AIP1620的典型應用電路如下圖所示：
在該應用電路中，AIP1620通過其引腳與(yu) 外部電路連接，實現對LED顯示屏的驅動控製。具體(ti) 連接方式如下：
VDD引腳連接電源正極，為(wei) 芯片提供邏輯電源。
GND引腳連接電源地，確保電路的穩定接地。
SEG1至SEG8引腳連接到LED顯示屏的段驅動端，用於(yu) 控製顯示屏的段顯示。
GRID1至GRID6引腳連接到LED顯示屏的位驅動端，用於(yu) 控製顯示屏的位顯示。
DIO引腳連接到微控製器或外部數據源，用於(yu) 接收串行數據。
CLK引腳連接到微控製器或外部時鍾源，用於(yu) 提供時鍾信號。
STB引腳連接到微控製器或外部控製信號源，用於(yu) 初始化串行接口和控製指令的接收。
在實際應用中，用戶可以根據需要選擇合適的顯示模式和數據傳(chuan) 輸方式，通過微控製器向AIP1620發送指令和數據，實現對LED顯示屏的靈活控製。例如，可以通過設置顯示模式指令選擇4位、5位或6位的顯示模式；通過設置數據命令指令選擇寫(xie) 數據到顯示寄存器的模式、地址增加模式和測試模式；通過設置地址指令指定顯示寄存器的地址；通過設置顯示控製指令控製顯示的開關(guan) 狀態和消光數量。
AIP1620是一款高性能的LED驅動控製芯片，憑借其靈活的顯示模式、豐(feng) 富的指令係統和穩定的電氣特性，在VCR、VCD、DVD及家庭影院等產(chan) 品的顯示屏驅動領域得到了廣泛應用。通過本文的詳細介紹，讀者可以更好地了解AIP1620的技術規格和典型應用，為(wei) 實際應用中的電路設計和係統開發提供參考。
