FM3783GA/FM3783GB:原邊反饋開關電源芯片的高效之選
類別:產品新聞 發布時間:2025-02-06 16:33:46 瀏覽人數:10395

在現代電子設備中,開關(guan) 電源芯片作為(wei) 核心的電源管理單元,其性能直接影響到設備的運行效率、穩定性和用戶體(ti) 驗。深圳市富滿電子集團股份有限公司推出的FM3783GA/FM3783GB係列芯片,憑借其低功耗、高效率和完善的保護功能,成為(wei) 了眾(zhong) 多便攜式設備充電器和適配器設計中的理想選擇。



芯片概述


FM3783GA/FM3783GB是一款低功耗原邊反饋(PSR)開關(guan) 電源芯片,專(zhuan) 為(wei) 隔離型高效低功耗便攜式設備充電器應用設計。該芯片內(nei) 部集成了大功率BJT管,能夠實現高精度的恒流恒壓控製,同時具備多種保護功能,確保電源係統的安全可靠運行。

FM3783GA適用於(yu) 5V2.1A的充電方案,滿足六級能效標準,建議搭配FM9919B使用;而FM3783GB適用於(yu) 5V2.4A的充電方案,同樣滿足六級能效標準,建議搭配FM9920B使用。兩(liang) 款芯片均采用緊湊的SOP-7封裝,便於(yu) 係統設計布線。

芯片特性


(一)高精度恒流恒壓控製

FM3783GA/FM3783GB采用獨特的原邊反饋控製技術,能夠實現高精度的恒流恒壓輸出。芯片通過檢測原邊峰值電流和反饋電壓,精確控製輸出電流和電壓,確保在不同負載條件下都能穩定輸出。其反饋電壓基準值為(wei) 4V,內(nei) 部對地電阻在1~2MΩ之間,能夠有效保證輸出精度。

(二)低功耗設計

該係列芯片在設計上注重低功耗,待機功耗小於(yu) 75mW,適合對功耗要求嚴(yan) 格的便攜式設備。同時,芯片采用輕載調頻技術,在輕載或空載時降低開關(guan) 頻率,進一步減少自身功耗,提高係統效率。

(三)完善的保護功能

FM3783GA/FM3783GB集成了多種保護功能,確保電源係統的安全運行:

    過溫保護:當芯片溫度超過150℃時,自動進入保護狀態,防止芯片因過熱而損壞。
    VCC欠壓保護:當VCC電壓低於(yu) 4.5V時,芯片進入欠壓保護狀態,防止因供電不足導致的不穩定運行。
    輸出過壓保護:當反饋電壓超過6.5V時,係統進入過壓保護,保護負載設備免受高電壓衝(chong) 擊。
    C極開路保護:防止因外部連接故障導致的異常運行。
    輸出短路保護:在輸出短路時,芯片能夠快速響應並進入保護狀態,防止短路電流對芯片和負載的損害。

(四)輸出線損補償(chang) 技術

在大電流輸出時,FM3783GA/FM3783GB能夠通過輸出線損補償(chang) 技術,確保足夠的輸出功率。該技術通過檢測反饋電壓和線損電阻,動態調整輸出電壓,補償(chang) 因線路阻抗導致的電壓降,從(cong) 而保證輸出電壓的穩定性。



電氣參數


(一)電源電壓

    啟動電壓(VCC_ST):14~18V。
    欠壓保護閾值(VCC_UVLO):4~4.8V。
    工作電流(Icc):580μA。

(二)恒流控製

    CS管腳電壓峰值(VCS1):500mV。
    輕載時CS管腳電壓(VCS2):330mV。
    前沿消隱時間(TLEB):500ns。
    過流關(guan) 斷延時(TDELAY):200ns。

(三)保護功能

    FB過壓保護閾值(VFB_OVP):6~7V。
    最大導通時間(Ton_MAX):25μs。
    過溫保護閾值(TSD):150℃。
    過溫保護遲滯(TSD_HYS):30℃。

(四)BJT功率管

    集電極-基極電壓(BVDSS):750V。
    集電極直流電流(IC):FM3783GA為(wei) 2A,FM3783GB為(wei) 2.5A。

典型應用電路

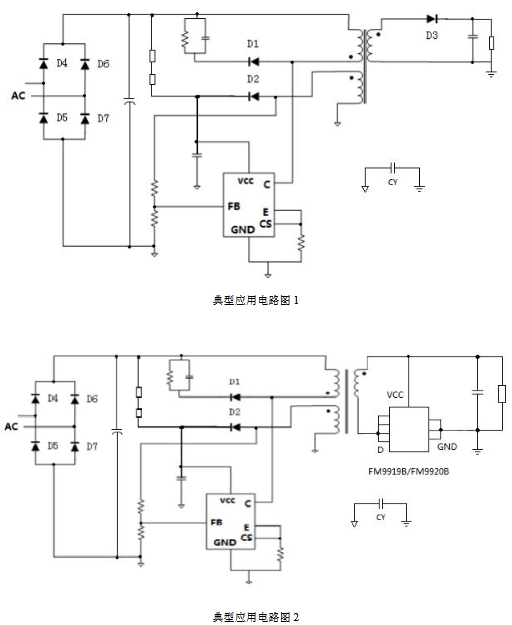

FM3783GA/FM3783GB的典型應用電路簡單明了,外圍元件少,便於(yu) 設計和調試。以下是其典型應用電路示意圖:



在該電路中:

    FB管腳:連接反饋電壓輸入,用於(yu) 恒壓控製。
    CS管腳:連接電流采樣電阻,用於(yu) 恒流控製。
    VCC管腳:連接內(nei) 部電源旁路電容,確保電源穩定。
    E管腳:內(nei) 置大功率BJT管的發射極。
    C管腳:內(nei) 置大功率BJT管的集電極,連接變壓器原邊。
    GND管腳:芯片地。

應用領域


FM3783GA/FM3783GB適用於(yu) 多種應用場景,包括:

    手機等便攜式設備的充電器和適配器:提供高效、穩定的充電解決(jue) 方案。
    LED驅動電源:支持高精度恒流輸出,適用於(yu) LED照明係統。
    其他輔助電源:如小型電子設備的電源模塊。

總結


FM3783GA/FM3783GB憑借其低功耗、高效率、高精度的恒流恒壓控製以及完善的保護功能,成為(wei) 了便攜式設備充電器和適配器設計中的理想選擇。其緊湊的SOP-7封裝和簡單的外圍電路設計,進一步簡化了係統設計,降低了成本。無論是在手機充電器、LED驅動電源還是其他輔助電源應用中,FM3783GA/FM3783GB都能提供卓越的性能和可靠性,滿足現代電子設備對電源管理的嚴(yan) 格要求。
