LP35118係列有哪些型號?LP35118係列各型號區別項有哪些?
類別:產品新聞 發布時間:2025-02-07 09:49:47 瀏覽人數:18354

LP35118係列是芯茂微推出的高性能副邊同步整流驅動芯片,廣泛應用於(yu) AC-DC同步整流場景,如充電器、適配器以及正激和反激控製器等。該係列芯片憑借其高耐壓、快速關(guan) 斷、集成VCC供電技術等特點,能夠有效提升電源轉換效率,降低係統損耗,同時簡化電路設計,減少外圍元器件數量。

LP35118係列型號


LP35118係列包含以下型號:

    LP35118
    LP35118V
    LP35118H
    LP35118L
    LP35118HD
    LP35118LH



各型號區別


1. VCC工作電壓範圍


    LP35118:5.6~6.6V
    LP35118V:5.8~6.6V
    LP35118H:5.7~6.6V
    LP35118L:5.8~6.6V
    LP35118HD:6.65~7.45V
    LP35118LH:6.65~7.45V

分析:LP35118HD和LP35118LH的VCC工作電壓範圍較高,適用於(yu) 需要更高VCC電壓的應用場景,而LP35118V和LP35118L則在較低電壓範圍內(nei) 工作,適合對VCC電壓精度要求較高的應用。

2. VCC鉗位電壓


    LP35118:有
    LP35118V:有
    LP35118H:有
    LP35118L:有
    LP35118HD:無
    LP35118LH:無

分析:VCC鉗位電壓功能可以有效保護芯片在異常情況下不被過高電壓損壞。LP35118HD和LP35118LH沒有VCC鉗位功能,這意味著它們(men) 在高電壓應用場景中需要額外的保護措施。

3. 最小開通時間(TONMIN)


    LP35118:0.9~1.6us
    LP35118V:0.9~1.3us
    LP35118H:0.3~0.6us
    LP35118L:1.1~1.6us
    LP35118HD:0.3~0.6us
    LP35118LH:1.3us

分析:LP35118H和LP35118HD的最小開通時間較短,適合高頻應用,能夠快速響應並開通同步整流管,從(cong) 而提高係統效率。而LP35118和LP35118L的最小開通時間較長,適合對開通時間要求不高的應用場景。

4. 最小關斷時間(TOFFMIN)


    LP35118:0.7~1.3us
    LP35118V:0.7~1.3us
    LP35118H:0.2~0.5us
    LP35118L:0.2~0.5us
    LP35118HD:0.2~0.5us
    LP35118LH:0.2~0.5us

分析:LP35118H、LP35118L、LP35118HD和LP35118LH的最小關(guan) 斷時間較短,能夠快速關(guan) 斷同步整流管,減少因關(guan) 斷延遲導致的效率損失,特別適合CCM(連續導通模式)工作模式。

5. 同步關斷閾值(VOFF)


    LP35118:-15~5mV
    LP35118V:10~30mV
    LP35118H:10~30mV
    LP35118L:15~25mV
    LP35118HD:10~30mV
    LP35118LH:10~30mV

分析:LP35118的同步關(guan) 斷閾值範圍較寬,能夠適應不同的應用需求。而LP35118L的同步關(guan) 斷閾值相對較高,適合對關(guan) 斷精度要求較高的應用。

6. 反向電壓閾值(VREV)


    LP35118:-60mV
    LP35118V:-60mV
    LP35118H:-30mV
    LP35118L:0mV
    LP35118HD:0mV
    LP35118LH:0mV

分析:LP35118和LP35118V的反向電壓閾值較低,能夠有效防止反向電流對係統的影響。LP35118L、LP35118HD和LP35118LH的反向電壓閾值為(wei) 0mV,適合對反向電壓要求不高的應用場景。

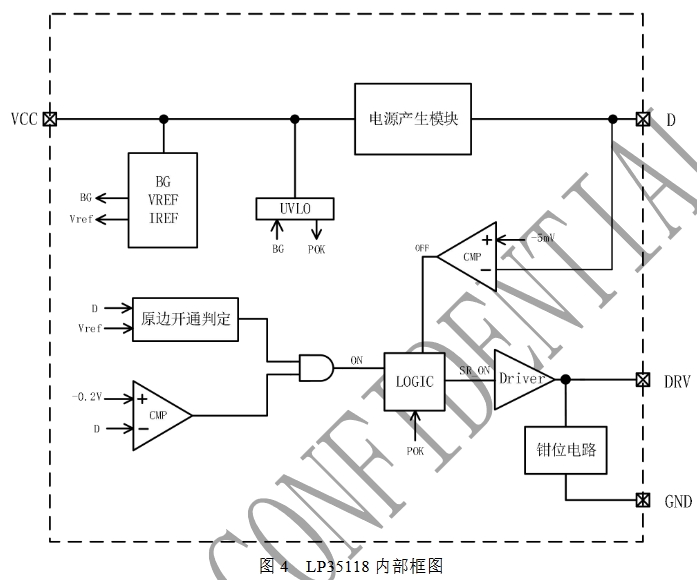

LP35118係列內部框架圖



總結


LP35118係列芯片通過不同的型號設計,滿足了多種應用場景的需求。LP35118和LP35118L適合對開通時間要求不高的應用,LP35118H和LP35118HD則適合高頻應用,LP35118V和LP35118LH則在關(guan) 斷精度和反向電壓保護方麵表現優(you) 異。設計人員可以根據具體(ti) 的應用需求,選擇合適的型號以優(you) 化係統性能和可靠性。
