在當今電子設備快速發展的時代，快充技術已成為(wei) 提升用戶體(ti) 驗的關(guan) 鍵因素之一。對於(yu) 20W快充應用，芯片的選擇至關(guan) 重要。本文將探討如何使用PL3353 SOP8芯片替代SDC5091S芯片，以實現高效、穩定的20W快充解決(jue) 方案。
隨著智能手機、平板電腦等便攜式電子設備的普及，用戶對充電速度的要求越來越高。20W快充技術因其能夠在短時間內(nei) 為(wei) 設備補充大量電量而受到廣泛應用。SDC5091S芯片曾是市場上常用的20W快充解決(jue) 方案之一，但隨著技術的不斷進步，PL3353 SOP8芯片以其卓越的性能和成本優(you) 勢，有望成為(wei) 其理想的替代品。
SDC5091S是一款專(zhuan) 為(wei) 20W快充應用設計的PWM控製芯片。它具備較高的集成度和良好的穩定性，能夠滿足大多數20W快充場景的需求。然而，隨著市場對成本控製和性能優(you) 化的要求不斷提高，SDC5091S逐漸暴露出一些局限性，如外圍電路複雜、功耗較高以及在輕載條件下的效率表現不夠理想等。

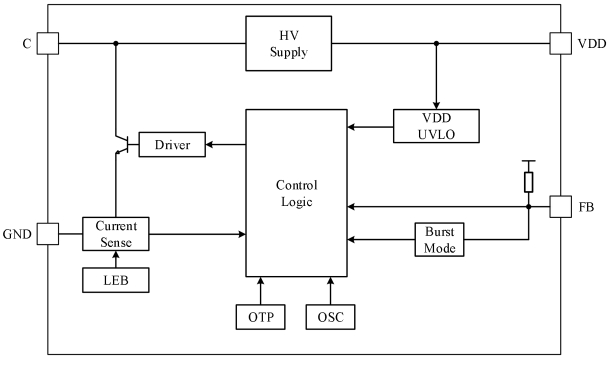

PL3353 SOP8芯片內(nei) 部集成了700V功率開關(guan) 、高壓啟動電路和電流采樣電路，還采用了自供電技術，省去了外部電流偵(zhen) 測電路和輔助繞組。這使得其外圍電路簡潔，極大地減少了PCB板麵積和元件數量，降低了生產(chan) 成本。相比之下，SDC5091S需要較多的外圍元件來實現相同的功能，這不僅(jin) 增加了成本，還可能影響係統的可靠性。
PL3353 SOP8芯片采用了複合模式控製技術，在輕載時工作在PFM模式，隨著負載增加逐漸進入PWM模式。這種設計能夠確保係統在低功耗待機時保持高效率工作，特別是在輕載條件下，其效率優(you) 勢更為(wei) 明顯。而SDC5091S在輕載時的功耗相對較高，無法像PL3353那樣靈活地調整工作模式以優(you) 化效率。
PL3353 SOP8芯片具備多種保護功能，包括VDD欠壓保護、逐周期峰值電流檢測、輸出短路保護和過溫保護等。這些保護功能能夠有效保障芯片在各種異常工作條件下的安全性和穩定性，延長芯片的使用壽命。SDC5091S雖然也具備一些基本的保護功能，但在某些方麵可能不如PL3353完善。
從(cong) 電氣特性來看，PL3353 SOP8芯片與(yu) SDC5091S在關(guan) 鍵參數上具有較好的兼容性。例如，PL3353的VDD工作電壓範圍為(wei) 3.8V到6V，與(yu) SDC5091S的工作電壓範圍相近，能夠滿足20W快充應用中常見的電源輸入要求。同時，PL3353的最大峰值電流可達750mA，能夠滿足20W快充所需的電流輸出能力。此外，PL3353的最高工作頻率為(wei) 65kHz，最低工作頻率為(wei) 20kHz，這與(yu) SDC5091S的工作頻率範圍基本一致，能夠保證在替代過程中係統的工作頻率不會(hui) 發生較大變化，從(cong) 而減少對現有電路設計的影響。
PL3353 SOP8芯片采用SOP8封裝，與(yu) SDC5091S的封裝形式相同。這意味著在進行芯片替代時，無需對PCB板進行大規模的重新設計，隻需對部分引腳連接和外圍元件進行適當調整即可實現替代。這種封裝兼容性大大降低了替代的難度和成本，提高了方案的可行性。
在20W快充應用中，PL3353 SOP8芯片的典型應用電路與(yu) SDC5091S的應用電路具有較高的相似性。例如，PL3353同樣適用於(yu) 副邊反饋的隔離電源架構，能夠與(yu) 常見的變壓器、電感等元件良好配合，實現穩定的20W快充輸出。通過對比兩(liang) 者的應用電路，可以發現隻需對反饋電路、電流采樣電路等部分進行微調，即可使PL3353 SOP8芯片在20W快充應用中發揮與(yu) SDC5091S相當甚至更優(you) 的性能。
引腳連接調整：根據PL3353 SOP8芯片的管腳定義(yi) ，對照SDC5091S的引腳連接，對VDD、GND、FB等關(guan) 鍵引腳進行重新連接。由於(yu) PL3353內(nei) 部集成了更多的功能，部分引腳的功能可能與(yu) SDC5091S有所不同，需要仔細核對數據手冊(ce) ，確保引腳連接正確。
外圍元件優(you) 化：由於(yu) PL3353 SOP8芯片內(nei) 部集成了電流采樣電路和高壓啟動電路，可以去掉SDC5091S應用電路中對應的外部電流偵(zhen) 測電阻和輔助繞組等元件。同時，根據PL3353的電氣特性，對反饋電路中的電阻、電容等元件進行重新選型和調整，以保證反饋信號的穩定性和準確性。
電源輸入電路調整：由於(yu) PL3353采用自供電技術，其電源輸入電路的設計與(yu) SDC5091S有所不同。需要根據PL3353的數據手冊(ce) ，重新設計電源輸入電路，確保在係統啟動和穩定工作時，VDD能夠獲得穩定的供電。
啟動過程調試：在完成電路設計調整後，首先對PL3353 SOP8芯片的啟動過程進行調試。觀察係統上電後，VDD電壓是否能夠正常上升並達到開啟閾值，芯片是否能夠順利啟動。通過調整電源輸入電路和啟動參數，確保芯片在各種輸入電壓條件下都能可靠啟動。
工作模式切換調試：由於(yu) PL3353 SOP8芯片具有PFM和PWM複合模式，在負載變化時需要能夠正確地在兩(liang) 種模式之間切換。通過模擬不同的負載條件，觀察芯片的工作模式切換是否順暢，是否存在異常的頻率變化或輸出電壓波動。根據調試結果，對反饋電路和控製參數進行優(you) 化，以提高係統在不同負載下的性能。
保護功能驗證：對PL3353 SOP8芯片的多種保護功能進行逐一驗證，包括VDD欠壓保護、逐周期峰值電流保護、輸出短路保護和過溫保護等。通過模擬各種故障條件，檢查芯片是否能夠在規定的時間內(nei) 觸發相應的保護機製，確保係統的安全性和可靠性。
效率測試：在完成芯片替代和調試後，對20W快充係統的效率進行全麵測試。分別在輕載、中載和滿載條件下，測量係統的輸入功率和輸出功率，計算出不同負載下的效率。與(yu) SDC5091S芯片的效率數據進行對比，驗證PL3353 SOP8芯片在節能方麵的優(you) 勢是否得到體(ti) 現，特別是在輕載條件下的效率提升是否符合預期。
穩定性測試：對20W快充係統的穩定性進行長時間測試，觀察在連續充電過程中，輸出電壓和電流是否穩定，是否存在波動或異常情況。同時，檢查係統在不同環境溫度下的工作狀態，確保芯片的過溫保護功能能夠正常工作，保證係統在高溫條件下的穩定性。
兼容性測試：由於(yu) 20W快充技術需要與(yu) 各種電子設備兼容，因此需要對替代後的快充係統進行兼容性測試。將係統與(yu) 不同品牌、不同型號的手機、平板電腦等設備連接，測試其充電速度、充電兼容性和設備的兼容性表現。確保替代後的快充係統能夠滿足市場上主流設備的充電需求，不會(hui) 出現充電失敗或設備損壞等問題。
通過對PL3353 SOP8芯片與(yu) SDC5091S芯片的對比分析，以及替代方案的詳細探討，可以得出結論：PL3353 SOP8芯片具備替代SDC5091S芯片實現20W快充應用的可行性。其高集成度、高效節能的特點以及與(yu) SDC5091S相近的電氣特性和封裝形式，使其能夠在替代過程中實現較低的成本和較高的性能優(you) 化。通過合理的電路設計調整、軟件調試與(yu) 優(you) 化以及嚴(yan) 格的性能測試與(yu) 驗證，PL3353 SOP8芯片有望成為(wei) 20W快充應用中SDC5091S的理想替代品，為(wei) 電子設備製造商提供一種更具競爭(zheng) 力的解決(jue) 方案，滿足市場對高效、低成本快充技術的需求。
在未來的快充技術發展中，隨著用戶對充電速度和設備兼容性的要求不斷提高，芯片製造商將繼續致力於(yu) 研發更高性能、更低功耗、更小尺寸的快充芯片。PL3353 SOP8芯片的成功應用和替代案例，為(wei) 其他芯片的替代和升級提供了有益的參考和借鑒。同時，這也提醒我們(men) 在選擇快充芯片時，不僅(jin) 要關(guan) 注芯片的當前性能指標，還要考慮其在不同應用場景下的適應性和未來發展潛力，以實現電子設備快充技術的可持續發展。
