在微控製器領域，XC8P9527以其獨特的性能和豐(feng) 富的功能脫穎而出，成為(wei) 眾(zhong) 多工程師和開發者關(guan) 注的焦點。本文將深入探討XC8P9527芯片的特性、係統框架以及程序存儲(chu) 區的結構，旨在為(wei) 相關(guan) 行業(ye) 人士提供詳盡的技術參考。
性能：XC8P9527配備0.5K×14-Bit OTP ROM、48×8-Bit SRAM及5級堆棧空間，可滿足一般8位單片機在消費電子、工業(ye) 控製等領域對程序存儲(chu) 、數據處理與(yu) 臨(lin) 時存儲(chu) 的需求，並通過6級可編程電壓複位（LVR）增強係統穩定性，其工作電流在不同模式下表現出色，如4MHz/5V下小於(yu) 1.2mA，11KHz/5V下小於(yu) 5µA，休眠模式下小於(yu) 1µA，有效延長電池供電設備的續航時間。
外設特性：該芯片集成了1組雙向IO端口P60～P65，每個(ge) 引腳都具備可編程的上拉和下拉功能，可實現靈活的輸入輸出控製，其豐(feng) 富的外設功能還包括12Bit PWM、8Bit TCC定時計數器以及多種中斷功能，如TCC溢出中斷、外部中斷、輸入端口狀態改變中斷和T1/PWM周期溢出中斷，從(cong) 而能夠滿足不同應用場景下的多樣化需求，並為(wei) 設備提供高效的數據交互和控製能力，提升整體(ti) 性能與(yu) 用戶體(ti) 驗。
電氣參數：XC8P9527芯片在電氣特性上表現出色，例如其內(nei) 部低速RC振蕩器頻率在25℃時為(wei) 11KHz，低速振蕩器頻率為(wei) 10K-25KHz，能夠為(wei) 係統提供穩定的時鍾信號。其IO輸出高電平驅動電流（除P63外）在Ioh=4.4V時可達10-12mA，低電平驅動電流（除P63外）在Iol=0.6V時為(wei) 13-15mA，上拉電流（除P63外）在上拉使能、輸入接地時為(wei) 90-100µA，下拉電流（除P63外）在下拉使能、輸入接VDD時為(wei) 45-55µA，關(guan) 機電流低至1µA，工作電流則涵蓋多種模式，如IRC=8MHz、2clock時為(wei) 1.2-1.5mA（VDD=5V），IRC=910KHz、2clock時為(wei) 0.2-0.3mA（VDD=5V），低速模式下係統時鍾選擇低速時鍾時為(wei) 5-8µA（VDD=5V），為(wei) 芯片在不同應用場景下的穩定運行提供了可靠的電氣保障。
工作環境：芯片的工作溫度範圍為(wei) -40℃至85℃，儲(chu) 存溫度範圍更寬，達-65℃至150℃，輸入電壓為(wei) Vss-0.3V至Vdd+0.5V，輸出電壓為(wei) Vss-0.3V至Vdd+0.5V，工作電壓範圍為(wei) 1.8V至5.5V，使芯片能夠適應多樣化的環境條件，確保在各種惡劣環境下仍能保持穩定運行，滿足產(chan) 品在不同應用場景中的需求，如工業(ye) 自動化、汽車電子、消費電子等領域。

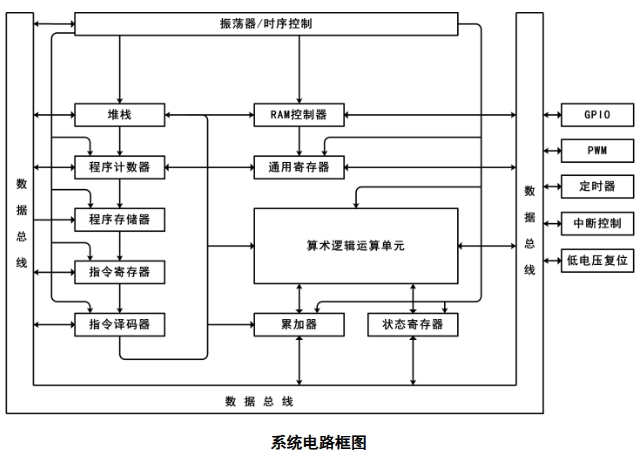

在係統框架層麵，XC8P9527展現出高度集成化與(yu) 模塊化設計，其內(nei) 部框架結構如下：
CPU：作為(wei) 核心部件，XC8P9527的CPU通過優(you) 化指令集和處理架構，高效處理各類指令和數據，實現對整個(ge) 係統的控製與(yu) 協調，確保各模塊協同運作，提升係統整體(ti) 性能。
存儲(chu) 器：芯片存儲(chu) 器分為(wei) 程序存儲(chu) 區（OTP ROM）和數據存儲(chu) 區（SRAM），程序存儲(chu) 區組織為(wei) 0x0000至0x01FF，容量為(wei) 0.5K×14-Bit，用於(yu) 存儲(chu) 程序代碼；數據存儲(chu) 區分為(wei) 通用寄存器區（0x00至0x3F）和特殊功能寄存器區（0x40至0x7F），其中通用寄存器區包括R0至R9寄存器，用於(yu) 數據存儲(chu) 和運算，如R0用於(yu) 間接尋址，R1作為(wei) 定時計數器，R2為(wei) 程序計數器，R3為(wei) 狀態寄存器，R4為(wei) RAM選擇寄存器，R6為(wei) P6數據寄存器，R8為(wei) PWM控製寄存器，R9為(wei) PWM周期低位寄存器，RA為(wei) PWM占空比低位寄存器，RB為(wei) PWM周期占空比高位寄存器等，為(wei) 數據處理和程序執行提供了強大支持，滿足複雜的控製需求；特殊功能寄存器區用於(yu) 控製和管理芯片的特定功能。
定時計數器與(yu) PWM：XC8P9527集成了TCC定時計數器和PWM模塊，定時計數器支持多種時鍾源和預分頻設置，可實現精確的時間控製和事件計數，例如定時中斷、數據采集定時控製等；PWM模塊可產(chan) 生12位分辨率的脈寬調製信號，支持多種輸出模式和調製方式，適用於(yu) 電機驅動、LED調光、電源控製等場景，為(wei) 各種應用提供了靈活的控製手段。
中斷係統：芯片具備完善的中斷處理機製，支持多個(ge) 中斷源，包括外部中斷、端口狀態改變中斷、定時計數器溢出中斷和PWM周期溢出中斷等，每個(ge) 中斷源均可獨立使能和配置優(you) 先級，中斷響應迅速，可及時處理外部事件和內(nei) 部狀態變化，確保係統在複雜環境下的穩定運行，如快速響應按鍵輸入、監測外部信號變化等。
複位電路：為(wei) 保障係統的可靠性，XC8P9527設計了多種複位方式，包括上電複位（POR）、外部複位引腳輸入低電平複位和低電壓複位（LVR），不同複位方式在各種異常情況下快速初始化係統，恢複到穩定狀態，例如在電源電壓異常波動或係統受到幹擾時，及時複位以避免係統故障。
時鍾係統：芯片內(nei) 部集成了多種振蕩器，包括高速RC振蕩器（8MHz）、低速RC振蕩器（11KHz）和可選的晶體(ti) 振蕩器，通過OPTION配置可靈活選擇時鍾源和分頻設置，滿足不同應用場景對時鍾頻率和功耗的要求，如在高速數據處理時選擇高速RC振蕩器，在低功耗場景下切換到低速RC振蕩器，實現性能與(yu) 功耗的優(you) 化平衡。
功能特性：XC8P9527的I/O端口具備多種功能特性，每個(ge) 引腳都支持可編程的上拉和下拉功能，可配置為(wei) 輸入或輸出模式，實現靈活的外部接口設計，例如連接按鍵、傳(chuan) 感器、顯示設備等，還支持端口狀態改變喚醒功能，在睡眠模式下，當端口狀態發生變化時，芯片能夠快速喚醒並響應，降低係統功耗，提升設備的待機性能，適用於(yu) 電池供電設備和需要低功耗運行的場景。

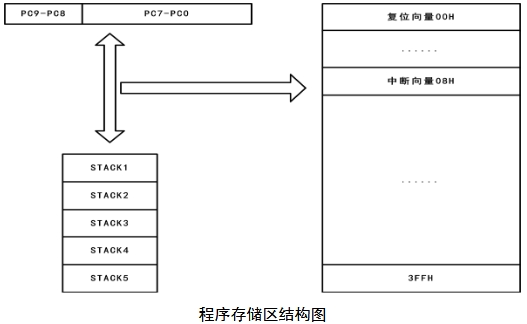

XC8P9527的程序存儲(chu) 區采用哈佛架構，數據總線和地址總線相互獨立，這種架構大大提高了數據存儲(chu) 和處理的效率。具體(ti) 結構如下：
寄存器組織
R0至R9寄存器：在程序存儲(chu) 區中，R0至R9寄存器具有特定的功能和用途。其中，R0用於(yu) 間接尋址，其讀寫(xie) 操作對應的實際地址由RAM選擇寄存器R4的低6位RSR<5:0>所指向，實現對數據存儲(chu) 區中數據的間接訪問，靈活地處理數據存儲(chu) 和檢索任務，提升程序的通用性和可操作性。
特殊功能寄存器：除了通用寄存器外，程序存儲(chu) 區還包含多個(ge) 特殊功能寄存器，如控製寄存器（CONT）、P6方向控製寄存器（P6CR）、T1/PWM計數器低位（T1L）和高位（T1H）、端口下拉控製寄存器（PDCR0和PDCR1）、端口上拉控製寄存器（PHCR）、EIS控製寄存器（EISCR）以及中斷使能控製寄存器（IMR）等。這些寄存器通過特定的地址訪問，用於(yu) 配置和管理芯片的各類功能，如端口方向設置、定時計數器控製、中斷使能等，為(wei) 開發者提供了精細的控製手段，確保芯片能夠根據應用需求進行定製化配置，實現複雜的功能和操作。
內(nei) 存布局：XC8P9527的程序存儲(chu) 區進行了詳細的內(nei) 存映射，分為(wei) R頁和IOC頁。R頁包括寄存器區（0x00至0x1F）和特殊寄存器區（0x20至0x3F），其中寄存器區用於(yu) 存儲(chu) 通用寄存器和特殊功能寄存器，如上述的R0至R9寄存器等；特殊寄存器區用於(yu) 存儲(chu) 一些係統寄存器和控製寄存器，用於(yu) 係統的配置和管理。
IOC頁為(wei) 特殊頁，主要包含I/O控製寄存器，如P6CR、T1L、T1H等，僅(jin) 能使用IR/IW指令進行讀寫(xie) 操作，這種內(nei) 存布局方式使得程序存儲(chu) 區的組織更加清晰、有序，便於(yu) 開發者對寄存器進行訪問和操作，提高開發效率和程序的可讀性。
地址分配：在程序存儲(chu) 區的地址分配中，每個(ge) 寄存器都有唯一的地址標識，例如R0/IAR的地址為(wei) 00H，R1/TCC的地址為(wei) 01H，R2/PC的地址為(wei) 02H等。這種地址分配方式使得開發者可以通過指令直接訪問特定的寄存器，實現對芯片功能的精確控製，例如通過向控製寄存器CONT寫(xie) 入特定的值來配置定時計數器的時鍾源和預分頻比，或者通過設置中斷使能控製寄存器IMR來啟用或禁用特定的中斷源，從(cong) 而滿足不同應用場景下的多樣化需求，提高芯片的靈活性和可擴展性。
XC8P9527憑借其豐(feng) 富的特性、係統框架，可廣泛應用於(yu) 消費電子、工業(ye) 控製、汽車電子等領域。在智能家居中，用於(yu) 智能燈具調光控製，通過PWM調節亮度；在電機驅動中，實現電機調速與(yu) 控製；在健康監測設備中，采集與(yu) 處理人體(ti) 生理信號。該芯片為(wei) 電子產(chan) 品智能化與(yu) 自動化提供有力支持，並將隨著技術發展不斷升級，拓展應用領域。
