在電子電路的奇妙世界中，Buck-Boost電路宛如一位神奇的“魔力變壓器”，在直流電源領域施展著獨特的魔法，將輸入電壓進行靈活的升降轉換，以滿足各種電子設備對電源的嚴(yan) 苛要求。

電路結構：簡潔而精妙的組合

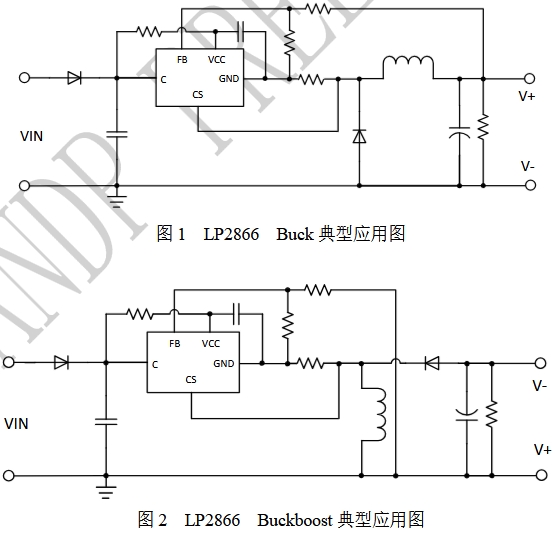

Buck-Boost電路的構造堪稱簡潔與(yu) 精妙的完美結合。其核心組件包括一個(ge) 電感、一個(ge) 開關(guan) 管（通常為(wei) MOSFET）、一個(ge) 二極管以及一個(ge) 輸出電容。電感作為(wei) 能量存儲(chu) 元件，在電路中扮演著至關(guan) 重要的角色，它能夠在開關(guan) 管導通和截止的不同階段儲(chu) 存和釋放能量，從(cong) 而實現電壓的轉換。開關(guan) 管則如同電路的“閥門”，在控製信號的驅動下快速地導通和截止，精確地調控電感中的電流流動路徑。二極管的方向性導電特性確保了電流在電路中的單向流動，避免了能量的無效損耗和電路的短路風險。輸出電容則負責平滑輸出電壓的紋波，使輸出電壓更加穩定和純淨，為(wei) 負載提供高質量的電源供應。

工作原理：巧妙的能量轉換藝術

（一）開關(guan) 管導通階段

當開關(guan) 管導通時，輸入電源通過電感和導通的開關(guan) 管形成閉合回路，電流開始在電感中線性增長，電感儲(chu) 存能量。此時，二極管因開關(guan) 管的導通而處於(yu) 反向偏置狀態，截止不導電。電流持續流經電感和開關(guan) 管，電感中的磁場能量不斷增加，為(wei) 後續的能量釋放做好準備。

（二）開關(guan) 管截止階段

開關(guan) 管截止瞬間，電感中的電流無法瞬間改變，電感開始釋放之前儲(chu) 存的能量。此時，電感兩(liang) 端產(chan) 生反向電動勢，使得二極管正向偏置導通。電感釋放的能量通過二極管向輸出電容和負載供電，輸出電容儲(chu) 存的能量與(yu) 電感釋放的能量共同作用，維持輸出電壓的穩定。在這個(ge) 過程中，電感的磁場能量逐漸轉化為(wei) 電能，傳(chuan) 遞給負載和輸出電容。

（三）穩態工作情況

在Buck-Boost電路的穩態工作條件下，電感電流的平均值保持恒定。開關(guan) 管的導通占空比決(jue) 定了輸出電壓與(yu) 輸入電壓的比值關(guan) 係。通過調節開關(guan) 管的占空比，可以實現輸出電壓在高於(yu) 、低於(yu) 或等於(yu) 輸入電壓的範圍內(nei) 靈活調節，滿足不同負載對電壓的需求。

應用領域：電子設備的電源“魔法師”

Buck-Boost電路憑借其獨特的電壓轉換能力，在眾(zhong) 多電子設備中發揮著關(guan) 鍵作用。在便攜式電子設備中，如智能手機、平板電腦和筆記本電腦等，Buck-Boost電路能夠根據設備在不同工作模式下的電源需求，自動調節輸出電壓，確保設備在電池電量變化或連接不同電源適配器時穩定運行。在汽車電子係統中，麵對汽車電氣係統中電壓波動較大的情況，Buck-Boost電路可以有效地將汽車電池或發電機輸出的不穩定電壓轉換為(wei) 汽車電子控製單元、車載信息係統等負載所需的穩定電壓，保障汽車電子設備的可靠工作。此外，在工業(ye) 自動化控製、通信基站電源以及可再生能源發電係統等領域，Buck-Boost電路也廣泛應用，為(wei) 各種複雜環境下的電子設備提供精準的電源解決(jue) 方案。

總結與展望

Buck-Boost電路作為(wei) 直流電源轉換領域的重要組成部分，以其簡潔的結構和高效的能量轉換特性，在現代電子設備中發揮著不可或缺的作用。隨著電子技術的不斷發展和創新，對電源管理的要求日益提高，Buck-Boost電路的應用範圍也將不斷擴大和深化。未來，通過進一步優(you) 化電路設計、提高開關(guan) 器件的性能以及開發更先進的控製策略，Buck-Boost電路將在實現更高效率、更小體(ti) 積、更低功耗的電源係統方麵發揮更加重要的作用，為(wei) 電子設備的智能化、便攜化和高性能化發展提供堅實可靠的電源支持，繼續在電子電路領域書(shu) 寫(xie) 其“魔力變壓器”的傳(chuan) 奇篇章。
