在現代電子設備中，電源管理芯片起著至關(guan) 重要的作用。PL3563C作為(wei) 一款高性能、低成本的電流模PWM控製芯片，專(zhuan) 為(wei) 小功率開關(guan) 電源設計，滿足低功耗需求。本文將深入探討PL3563C的特點、應用場景以及典型應用電路設計。

芯片特點

（一）低啟動電流與(yu) 工作電流

PL3563C的啟動電流典型值僅(jin) 為(wei) 5μA，極大減少了啟動電路的損耗。同時，較低的工作電流有助於(yu) 提升係統效率，使其在輕載條件下也能保持高性能。

（二）綠色工作模式

芯片內(nei) 置“無噪音綠色模式”，能夠根據負載條件自適應調節工作模式。在輕載或空載時，PWM頻率降低，最小工作頻率固定為(wei) 22kHz，有效降低開關(guan) 損耗，同時避免音頻噪音，滿足嚴(yan) 格的能源損耗要求。

（三）軟啟動功能

PL3563C集成軟啟動電路，係統上電時，電感電流峰值逐漸增加，減輕外部元件在啟動過程中的電壓應力，每次重啟都伴隨軟啟動，確保係統穩定。

（四）斜率補償(chang) 與(yu) 前沿消隱

芯片在原邊電流檢測電路上疊加斜坡電壓，提高閉環穩定性，避免次諧波震蕩。同時，內(nei) 置前沿消隱時間，避免功率管導通時的尖脈衝(chong) 引發誤觸發，確保逐周期限流保護的準確性。

（五）全麵的保護功能

PL3563C具備多種保護功能，包括逐周期限流保護、VDD欠壓保護、輸出短路保護、過溫保護等，確保係統在異常情況下的安全運行。

應用場景

（一）手機充電器

PL3563C適用於(yu) 手機充電器，其低啟動電流和工作電流減少充電器待機功耗，綠色模式降低輕載損耗，滿足節能標準，同時全麵保護功能保障充電安全。

（二）機頂盒電源

在機頂盒電源應用中，PL3563C的高效率和低功耗特性確保機頂盒在長時間工作下的穩定性和可靠性，軟啟動功能避免電源啟動時的電流衝(chong) 擊，延長電源使用壽命。

（三）LED驅動

對於(yu) LED驅動，PL3563C提供高精度恒壓輸出，確保LED亮度穩定，斜率補償(chang) 和前沿消隱功能提高係統穩定性，防止電流波動對LED造成損害。

典型應用電路設計

（一）基本電路架構

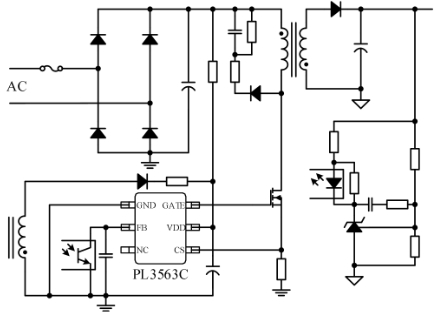

PL3563C的典型應用電路為(wei) 反激式開關(guan) 電源電路，主要由PL3563C芯片、功率MOS管、變壓器、反饋電路等組成。係統上電時，母線電壓通過啟動電阻對VDD引腳充電，達到開啟閾值後芯片開始工作，控製功率MOS管的導通與(yu) 關(guan) 斷，實現電能轉換與(yu) 傳(chuan) 輸。

（二）參數設計與(yu) 優(you) 化

在設計應用電路時，需根據具體(ti) 應用場景和要求，對變壓器參數、反饋電路參數等進行優(you) 化設計。例如，根據輸出功率和電壓要求，選擇合適的變壓器匝數比和磁芯型號；根據負載特性和保護要求，調整反饋電路中的電阻、電容等元件參數，確保電路性能和穩定性。

結論

PL3563C憑借其低功耗、高效率、綠色模式、軟啟動、斜率補償(chang) 、前沿消隱以及全麵的保護功能等優(you) 勢，成為(wei) 小功率開關(guan) 電源領域的理想選擇，廣泛應用於(yu) 手機充電器、機頂盒電源、LED驅動等場景，為(wei) 電子設備的電源管理提供了高效、可靠的解決(jue) 方案。
