在現代電子設備中，電源管理芯片扮演著至關(guan) 重要的角色。它們(men) 不僅(jin) 決(jue) 定了設備的能效表現，還直接影響到係統的穩定性和可靠性。LP8773H作為(wei) 一款高性能的第二代準諧振PWM控製器，憑借其獨特的“數字抖頻監控”技術和多模式工作方式，成為(wei) 電源管理領域的佼佼者。本文將深入探討LP8773H芯片的這兩(liang) 項核心技術，揭示其如何為(wei) 電源係統帶來更高的效率和更低的功耗。
在電源係統中，電磁幹擾（EMI）一直是工程師麵臨(lin) 的重大挑戰之一。傳(chuan) 統的準諧振（QR）控製器在固定負載下會(hui) 產(chan) 生固定的PWM頻率，這不僅(jin) 容易導致電磁幹擾問題，還可能影響係統的穩定性。LP8773H芯片通過引入“數字抖頻監控”技術，有效解決(jue) 了這一問題。
“數字抖頻監控”技術的核心在於(yu) 通過數字方式動態調整PWM頻率。與(yu) 傳(chuan) 統固定頻率的QR控製器不同，LP8773H芯片在所有工作模式下都會(hui) 引入抖頻功能。其抖頻範圍設計為(wei) ±4%，這意味著PWM頻率會(hui) 在一個(ge) 較小的範圍內(nei) 隨機變化。這種變化不僅(jin) 打破了固定頻率帶來的諧波幹擾，還通過隨機性降低了電磁幹擾的強度，從(cong) 而顯著優(you) 化了EMI性能。
除了抖頻功能外，LP8773H的“數字抖頻監控”技術還具備智能化的監控能力。芯片內(nei) 置數字計數器，能夠根據負載的變化自動選擇和鎖定穀底。當負載較輕時，係統頻率會(hui) 在最高限製頻率（80kHz）和最低限製頻率（52kHz）之間動態調整。通過這種方式，LP8773H能夠在不同負載條件下始終保持最優(you) 的工作頻率，從(cong) 而提高係統的整體(ti) 效率。
“數字抖頻監控”技術不僅(jin) 優(you) 化了EMI性能，還增強了係統的穩定性。通過動態調整頻率，LP8773H能夠更好地應對輸入電壓波動和負載變化，減少了因頻率固定而導致的係統不穩定現象。這種技術的應用使得LP8773H在複雜的電源環境中表現出色，特別適合對電磁幹擾敏感的應用場景。
LP8773H芯片的另一大亮點是其多模式工作方式。這種設計使得芯片能夠根據不同的負載條件自動切換工作模式，從(cong) 而在各種情況下都能保持最高的效率和最低的功耗。
在滿載條件下，LP8773H芯片會(hui) 根據輸入電壓的不同自動選擇工作模式。當輸入電壓較低時，芯片工作於(yu) 連續導通模式（CCM），此時最小頻率限製為(wei) 52kHz。CCM模式適用於(yu) 大功率輸出場景，能夠有效提高係統的功率密度。而當輸入電壓較高時，芯片則切換到準諧振模式（QR模式），最大頻率限製為(wei) 80kHz。QR模式在高輸入電壓下表現出色，能夠進一步優(you) 化係統的效率。
當負載減輕時，LP8773H進入“數字頻率監控”模式。在這種模式下，係統頻率會(hui) 在最高限製頻率和最低限製頻率之間動態調整。芯片通過內(nei) 置的數字計數器選擇和鎖定穀底，從(cong) 而實現高效的功率轉換。這種模式特別適合輕載或小功率輸出場景，能夠顯著降低係統的功耗。

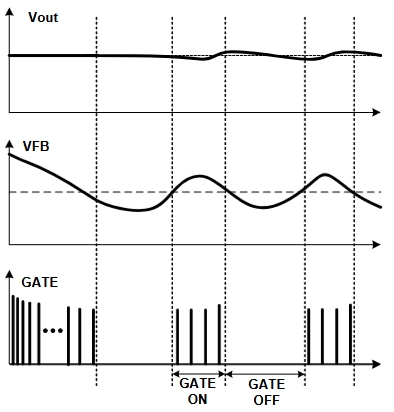

當負載進一步減小至接近空載時，LP8773H會(hui) 切換到突發模式。在這種模式下，芯片通過交替控製開關(guan) 的開啟和關(guan) 閉，進一步降低開關(guan) 損耗。LP8773H在突發模式下的待機功耗可以低至100mW以下，這一特性使其在節能方麵表現出色，特別適合對功耗要求極高的應用場景。
LP8773H芯片的“數字抖頻監控”技術和多模式工作方式為(wei) 其帶來了顯著的綜合優(you) 勢。首先，抖頻技術優(you) 化了EMI性能，使得電源係統能夠更好地滿足嚴(yan) 格的電磁兼容性標準。其次，多模式工作方式使得芯片能夠在不同負載條件下始終保持最優(you) 的工作狀態，從(cong) 而提高了係統的整體(ti) 效率和可靠性。
LP8773H適用於(yu) 多種應用場景，包括小家電電源、USB充電器、適配器等。其高性能和低功耗的特點使其成為(wei) 理想的電源管理解決(jue) 方案，特別適合對能效和電磁幹擾有嚴(yan) 格要求的設備。
LP8773H芯片憑借其“數字抖頻監控”技術和多模式工作方式，為(wei) 電源管理領域帶來了創新的解決(jue) 方案。通過動態調整PWM頻率和智能切換工作模式，LP8773H不僅(jin) 優(you) 化了EMI性能，還顯著提高了係統的效率和可靠性。在現代電子設備對能效和電磁兼容性要求日益嚴(yan) 格的情況下，LP8773H無疑為(wei) 工程師提供了一個(ge) 理想的電源管理選擇。
