在當今電子設備飛速發展的時代，電源適配器作為(wei) 各類設備的能量供應核心，其性能與(yu) 效率的重要性日益凸顯。隨著氮化镓（GaN）技術的不斷成熟與(yu) 應用，電源適配器的設計迎來了新的突破。本文將深入探討基於(yu) 氮化镓技術的 CoreGaN-330W PFC+LLC 筆電適配器的設計理念、技術特點以及其在實際應用中的卓越表現，揭示氮化镓技術如何為(wei) 電源設計帶來革新。
氮化镓作為(wei) 一種寬禁帶半導體(ti) 材料，具有諸多傳(chuan) 統矽基半導體(ti) 無法比擬的優(you) 勢。其高電子飽和速度、高電子遷移率以及高熱導率等特點，使得基於(yu) 氮化镓的電子器件能夠在更高的電壓、頻率和溫度下穩定工作，從(cong) 而顯著提升電源轉換效率、減小電源體(ti) 積並降低能耗。在電源適配器領域，氮化镓技術的應用為(wei) 實現高功率密度、高效率以及高性能的電源解決(jue) 方案提供了可能。
（一）設計目標與(yu) 應用場景
CoreGaN-330W PFC+LLC 筆電適配器旨在為(wei) 高性能筆記本電腦提供穩定、高效的電源支持。其設計目標是實現高功率輸出（330W）、高效率（最高可達 95.70%）以及優(you) 異的電源質量，同時滿足全電壓輸入（90V-264V AC）的要求，以適應不同地區的電網環境。此外，該適配器還注重小型化設計，其外殼尺寸僅(jin) 為(wei) 163.2mm×77.2mm×30.5mm，在保證性能的同時，便於(yu) 攜帶。
（二）拓撲結構選擇

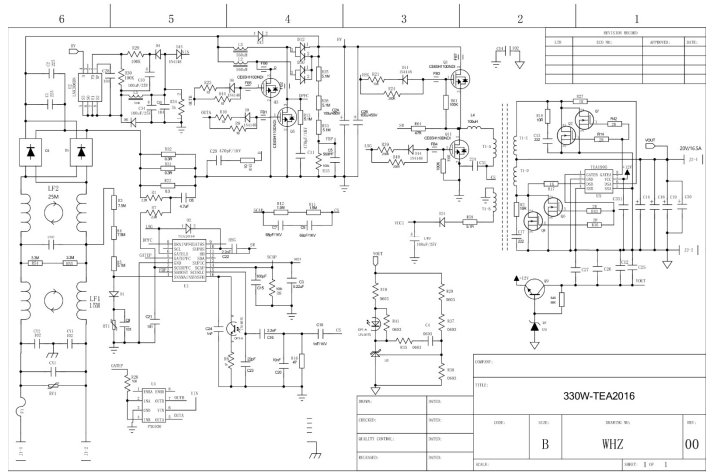

為(wei) 了實現上述設計目標，該適配器采用了 PFC（功率因數校正）+LLC（諧振變換器）的拓撲結構。PFC 電路能夠有效校正輸入電流的波形，提高電源的功率因數，減少諧波汙染，使電源在寬電壓輸入範圍內(nei) 保持較高的效率和穩定的輸出。LLC 諧振變換器則以其高效率、高功率密度和良好的負載適應性而被廣泛應用於(yu) 高性能電源設計中。通過合理設計 LLC 諧振腔參數，可以在高頻工作狀態下實現軟開關(guan) ，進一步降低開關(guan) 損耗，提升電源效率。
（一）氮化镓器件應用

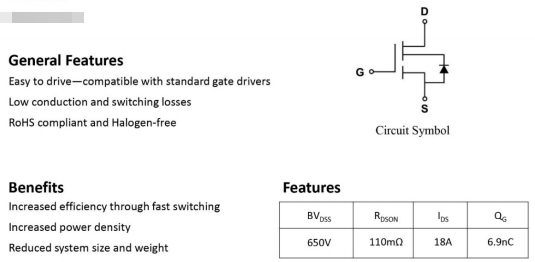

適配器的核心部件選用了氮化镓 CE65H110DNDI 型號的功率器件。該器件具備 650V 的耐壓能力和 110mΩ 的導通電阻，能夠在高頻開關(guan) 條件下保持較低的導通損耗和開關(guan) 損耗。與(yu) 傳(chuan) 統矽基 MOSFET 相比，氮化镓器件的高頻特性使其在 LLC 諧振變換器中能夠實現更高的工作頻率，從(cong) 而減小了變壓器、電感等磁性元件的體(ti) 積和重量，提高了電源的整體(ti) 功率密度。同時，氮化镓器件的高熱導率有助於(yu) 在高功率輸出時保持穩定的溫度性能，延長器件壽命。
（二）電路設計優(you) 化
在 PFC 電路部分，采用了先進的控製算法，結合高性能的驅動電路，確保了在全電壓輸入範圍內(nei) 功率因數能夠穩定維持在較高水平。通過精確的電感量設計和優(you) 化的電容選型，實現了對輸入電流的有效整形，降低了總諧波失真（THD）。在 LLC 諧振變換器中，對諧振腔的參數進行了精細調整，包括諧振電感、諧振電容以及變壓器的匝比等，以實現最佳的諧振頻率和軟開關(guan) 效果。此外，還設計了完善的保護電路，如輸出過壓保護、過流保護、輸入欠壓保護以及短路保護等，確保了電源在各種異常工作條件下能夠安全、可靠地運行。
（三）PCB 布局與(yu) 散熱設計
合理的 PCB 布局對於(yu) 電源性能的發揮至關(guan) 重要。在 CoreGaN-330W 適配器的 PCB 設計中，充分考慮了高頻信號的完整性、電源回路的低阻抗以及電磁兼容性（EMC）。關(guan) 鍵的功率器件和高頻元件被合理地放置在 PCB 上，以減少寄生參數的影響，降低電磁幹擾。同時，通過優(you) 化走線寬度和長度，確保了電源回路的低阻抗，提高了電源的動態響應能力。在散熱設計方麵，采用了高效的散熱片和導熱矽膠片，結合合理的氣流通道設計，確保了在高功率輸出時關(guan) 鍵器件能夠保持在適宜的工作溫度範圍內(nei) ，從(cong) 而保證了電源的長期穩定運行。
（一）效率測試
通過對 CoreGaN-330W 適配器在不同輸入電壓和負載條件下的效率測試，結果顯示其平均效率可達 94.75%，最高效率達到 95.70%。這一效率水平遠高於(yu) 傳(chuan) 統的矽基電源適配器，顯著降低了能量損耗，提高了能源利用效率。在滿載工作狀態下，即使在最低輸入電壓（90V AC）和最高輸入電壓（264V AC）條件下，效率依然能夠保持在較高水平，這得益於(yu) 氮化镓器件的高頻特性以及優(you) 化的電路設計，使得電源在寬電壓輸入範圍內(nei) 均能高效工作。
（二）電源質量測試
在電源質量方麵，適配器的輸出電壓紋波和噪聲測試結果表明，在不同輸入電壓和負載條件下，輸出紋波電壓均能控製在較低水平，最大紋波電壓僅(jin) 為(wei) 72.8mV（@264V AC 輸入），遠低於(yu) 行業(ye) 標準要求。這表明適配器能夠為(wei) 筆記本電腦等電子設備提供穩定、純淨的電源，減少電源噪聲對設備性能的影響。此外，適配器的動態負載測試結果顯示其能夠快速響應負載變化，輸出電壓的過衝(chong) 和欠衝(chong) 幅度較小，恢複時間短，進一步證明了其良好的動態性能和穩定性。
（三）保護功能測試
在各項保護功能測試中，適配器均表現出色。輸出過壓保護、過流保護、輸入欠壓保護以及短路保護等功能均能在設定的閾值範圍內(nei) 準確觸發，及時切斷電源輸出，保護了負載設備和電源自身免受損壞。這些完善的保護功能為(wei) 用戶提供了可靠的安全保障，增強了適配器在實際應用中的可靠性和穩定性。
（四）EMI 測試與(yu) 溫度測試
電磁兼容性（EMI）測試結果顯示，適配器的電磁幹擾水平符合相關(guan) 標準要求，這得益於(yu) 合理的 PCB 布局設計和有效的電磁屏蔽措施。在溫度測試方麵，通過對關(guan) 鍵器件和外殼溫度的實時監測，在高功率輸出和長時間工作條件下，各關(guan) 鍵器件的溫度均能保持在安全範圍內(nei) ，外殼溫度也未出現過熱現象，這表明適配器的散熱設計達到了預期效果，能夠在實際使用環境中穩定運行。
CoreGaN-330W PFC+LLC 筆電適配器憑借其創新的氮化镓技術應用、優(you) 化的電路設計以及精心的散熱和 PCB 布局，成功實現了高功率輸出、高效率、高電源質量以及小型化的目標。其在性能測試中的卓越表現充分證明了氮化镓技術在電源適配器領域的巨大潛力和優(you) 勢。隨著氮化镓技術的不斷發展和成本的逐步降低，預計未來將有更多的電源產(chan) 品采用氮化镓器件，推動電源行業(ye) 向更高效率、更高功率密度和更優(you) 性能的方向發展。
在未來的電源設計中，我們(men) 可以進一步探索氮化镓技術與(yu) 其他新興(xing) 技術的融合，如人工智能控製算法、新型磁性材料等，以實現更加智能化、高效化的電源解決(jue) 方案。同時，隨著全球對節能減排的重視，氮化镓技術在電源領域的應用也將為(wei) 實現綠色能源目標做出重要貢獻，為(wei) 我們(men) 的生活和工作提供更加環保、高效的能源支持。
