PL3325通過其內(nei) 置的原邊反饋控製機製和多種優(you) 化設計，實現了精確的電壓調節。以下是其實現精確電壓調節的具體(ti) 原理和過程：
PL3325采用原邊反饋控製技術，無需傳(chuan) 統的光耦和次級反饋電路，從(cong) 而簡化了設計並提高了係統的可靠性和精度。其電壓調節主要依賴於(yu) 輔助繞組的電壓采樣和內(nei) 部誤差放大器的調節。

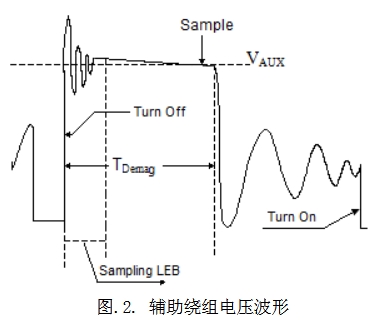

在反激式開關(guan) 電源中，PL3325通過變壓器的輔助繞組來采樣輸出電壓。輔助繞組的電壓與(yu) 輸出電壓成正比，通過電阻分壓網絡連接到PL3325的FB（反饋）引腳。具體(ti) 公式如下：
其中：
Vaux 是輔助繞組的采樣電壓。
Naux 和 Nsec 分別是輔助繞組和次級繞組的匝數。
Vout 是輸出電壓。
ΔV 是次級二極管的正向壓降。
PL3325內(nei) 部的誤差放大器（EA）會(hui) 對采樣到的輔助繞組電壓進行調節。誤差放大器將采樣電壓與(yu) 內(nei) 部基準電壓進行比較，並根據誤差信號調整PWM占空比，從(cong) 而實現輸出電壓的穩定。誤差放大器的基準電壓 Vref_EA 通常為(wei) 2V左右。
PL3325能夠實現高精度的恒壓調節，其輸出電壓的調節精度可達±5%。這種高精度調節得益於(yu) 其內(nei) 部的高精度基準電壓和誤差放大器，以及對采樣信號的精確處理。
為(wei) 了進一步提高電壓調節的精度，PL3325內(nei) 置了線電壓補償(chang) 功能。線電壓補償(chang) 可以修正由於(yu) 輸入電壓變化引起的輸出電壓波動，從(cong) 而確保在全輸入電壓範圍內(nei) 輸出電壓的穩定性。
線電壓補償(chang) 通過調節反饋信號來抵消輸入電壓變化對輸出電壓的影響。當輸入電壓變化時，PL3325會(hui) 根據內(nei) 部算法調整PWM占空比，以保持輸出電壓的穩定。具體(ti) 來說，輸入電壓升高時，占空比會(hui) 相應減小；輸入電壓降低時，占空比會(hui) 增大。
PL3325的線電壓補償(chang) 功能可以通過外部電阻進行編程，以適應不同的應用需求。通過調節連接到FB引腳的分壓電阻，可以調整補償(chang) 量，從(cong) 而優(you) 化輸出電壓的穩定性。
PL3325還具備軟啟動功能，這有助於(yu) 在啟動過程中平穩地建立輸出電壓，避免因瞬間大電流導致的電壓過衝(chong) 。
當上電時，VDD電壓達到UVLO（欠壓鎖定）閾值後，芯片開始工作。此時，內(nei) 部振蕩器的頻率和CS引腳的峰值電壓會(hui) 逐步增加，從(cong) 而實現軟啟動。軟啟動時間通常為(wei) 10ms左右。
軟啟動功能可以有效減少啟動過程中的電壓應力，保護外部元件免受損壞。同時，它還能確保輸出電壓平穩上升，避免因瞬間電流過大導致的電壓波動。
PL3325內(nei) 置的頻率抖動功能可以有效降低電磁幹擾（EMI），同時減少EMI濾波器的成本。頻率抖動通過隨機改變開關(guan) 頻率，將幹擾能量分散到更寬的頻帶上，從(cong) 而降低特定頻率下的幹擾強度。
PL3325的最大開關(guan) 頻率為(wei) 65kHz，頻率抖動範圍為(wei) ±5%。這種抖動範圍既能有效降低EMI，又不會(hui) 對係統效率產(chan) 生顯著影響。
通過頻率抖動，PL3325可以減少對EMI濾波器的依賴，從(cong) 而降低係統的複雜性和成本。這對於(yu) 小型化、低成本的電源設計尤為(wei) 重要。
PL3325內(nei) 置多種保護功能，以確保在異常情況下輸出電壓的穩定性和係統的安全性。
當VDD電壓低於(yu) 欠壓鎖定閾值時，PL3325將關(guan) 閉輸出，進入待機狀態。這可以防止芯片在低電壓下工作，避免因電壓不足導致的性能下降或損壞。
當VDD電壓超過過壓保護閾值時，PL3325將關(guan) 閉輸出，保護係統免受過高電壓的損害。過壓保護閾值通常在26V到29V之間。
PL3325通過逐周期電流限製功能，確保開關(guan) 管的電流不超過設定值。這可以有效防止因過流導致的損壞，並在短路或過載情況下保護係統。
PL3325通過原邊反饋控製、線電壓補償(chang) 、軟啟動、頻率抖動和多種保護功能，實現了精確的電壓調節。其高精度的恒壓調節能力、優(you) 化的EMI性能和強大的保護機製，使其成為(wei) 低功率AC/DC開關(guan) 電源設計中的理想選擇。
