LP3710AA芯茂微 SOT23-6隔離型 反激PSR控製器芯片電機馬達IC
SOT23-6
24小時全國服務熱線：18902855590
24小時全國服務熱線：18902855590
LP3710 采用特有的檢測方式和算法,係統可以工作在恒壓和恒流兩(liang) 種狀態。
LP3710 采用原邊反饋控製方式，可省略光耦和TL431，可以工作在 DCM 和 CCM 兩(liang) 種工作方式。
在恒壓工作狀態下，係統的工作方式隨負載的變化而變化，當負載為(wei) 重載的時候，其工作在峰值電流控製的定頻方式，原邊峰值電流隨負載的降低而降低，當負載降低到一定程度時，係統工作在變頻方式，通過降低係統工作頻率的方式來提高全負載範圍內(nei) 的平均效率。
在恒流工作狀態時，芯片通過 FB 電壓得到副邊電流退磁占比，通過 C8 電壓的中心點來取得副邊電流退磁時間內(nei) 的電流平均值，通過固定所述電流平均值和退磁占比的乘積來實現良好的恒流特性。
為(wei) 了提升整體(ti) 係統的 EMI 特性，LP3710 通過特有的多位數字台階抖頻技術來降低傳(chuan) 導能量，同時 LP3710通過分段驅動方式來減小輻射能量，讓電源係統在低成本的情況下可以通過認證。
LP3710 采用 SOT23-6L 封裝
支持CCM和DCM多模式工作方式全電壓範圍內(nei) +5%的恒壓輸出特性全電壓範圍內(nei) +5%的恒流輸出特性特有的PEAKLOAD功能優(you) 異的EMI特性優(you) 異的音頻特性。
低啟動電流，實現低待機功耗<75mw可編程的輸出線纜補償(chang) 功能。
內(nei) 置環路補償(chang) 方式，省略外圍補償(chang) 元件
內(nei) 置軟啟動電路
多重保護機製:
☆ FB反饋電阻開短路保護
輸入欠壓保護
CS開短路保護
輸出短路保護
輸出過壓保護
電感過電流保護
過溫保護(OTP)
VCC過壓保護

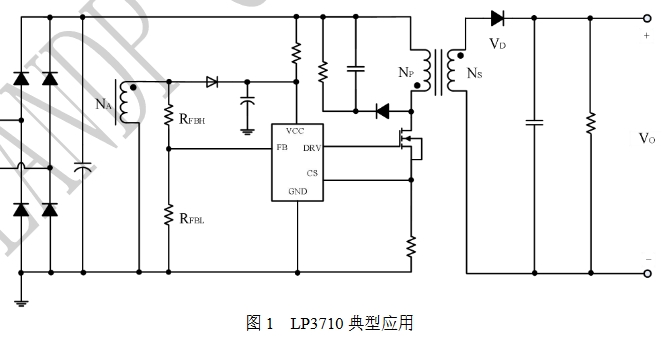

LP3710AA應用
充電器和適配器應用、其他恒壓恒流應用場合等。
