在集成電路封裝領域，SOT335封裝以其獨特的設計和卓越的性能，成為(wei) 了電子元器件IC芯片的新寵。這種封裝類型專(zhuan) 為(wei) 高密度電路板和小型電子設備設計，提供了一種既節省空間又高效可靠的解決(jue) 方案。

SOT335封裝實物圖

SOT335封裝的實物圖展示了其小巧而精致的外觀。這種封裝的特點是兩(liang) 線（電源、地）和三線（電源、地、FG/RD信號）的PCB全兼容，使得它能夠輕鬆集成到各種電路設計中。

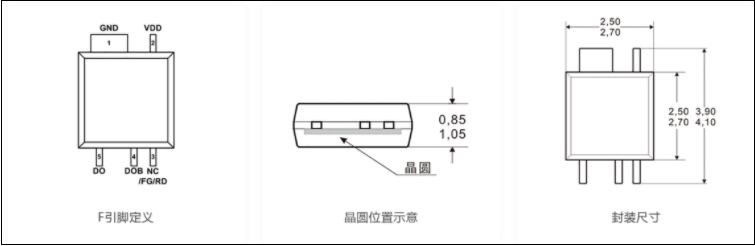

SOT335封裝尺寸

SOT335封裝的尺寸為(wei) 4mm×2.6mm×0.95mm，這種小尺寸設計使得它非常適合用於(yu) 空間受限的應用場景。它的直腳封裝設計使得芯片可以更靠近磁條，而內(nei) 部打線針對單麵板應用進行了專(zhuan) 門優(you) 化。

SOT335封裝的優(you) 點

    PCB全兼容：兩(liang) 線和三線的PCB設計兼容性，使得SOT335封裝能夠適應多種電路板設計。
    自動化生產(chan) ：貼片封裝設計，方便自動化生產(chan) 線進行大批量生產(chan) ，提高了生產(chan) 效率。
    體(ti) 積小：小巧的封裝尺寸，使其成為(wei) 便攜式設備和高密度電路板的理想選擇。
    靠近磁條：直腳封裝設計，使得芯片可以更接近磁條，優(you) 化了空間利用。
    單麵板優(you) 化：芯片內(nei) 部打線針對單麵板應用進行了專(zhuan) 門優(you) 化，提高了電路的性能。
    卷盤包裝：全密封的卷盤包裝，減少了倉(cang) 庫空間的占用，同時方便了運輸和存儲(chu) 。
    天然防呆：非對稱封裝設計，天然防呆，減少了安裝過程中的錯誤。

SOT335封裝的這些優(you) 點使其成為(wei) 了電子元器件IC芯片的一個(ge) 熱門選擇，尤其適用於(yu) 對尺寸和性能有嚴(yan) 格要求的應用場景。隨著電子設備向更小型化和更高性能的方向發展，SOT335封裝無疑將在未來的電子市場中扮演越來越重要的角色。
