BP8522D是一款高性能、高集成度、低待機功耗的開關(guan) 電源驅動芯片,適用於(yu) 全電壓85~265VAC輸入的Buck、Buck-Boost變換器拓撲應用。這款芯片由上海晶豐(feng) 明源半導體(ti) 股份有限公司生產(chan) ,具有以下特點:
集成550V高壓MOSFET:內(nei) 部集成的高壓MOSFET能夠承受高達550V的電壓,適用於(yu) 高壓應用場景。
集成高壓啟動和自供電電路:簡化了外部電路設計,減少了外部元件數量,節省了係統成本和體(ti) 積。
內(nei) 置軟啟動功能:有效減少了啟動時的電流衝(chong) 擊,提高了係統的可靠性。
低待機功耗:在230Vac時待機功耗低至50mW,有助於(yu) 滿足能效標準。
固定5V輸出電壓:提供了穩定的輸出電壓,適用於(yu) 需要固定電壓輸出的應用。
多模式控製技術:優(you) 異的動態響應和輸出電壓紋波表現,良好的負載調整率和線性調整率。
保護功能:包括過載保護、短路保護、過溫保護、逐周期限流等,提高了係統的安全性和可靠性。

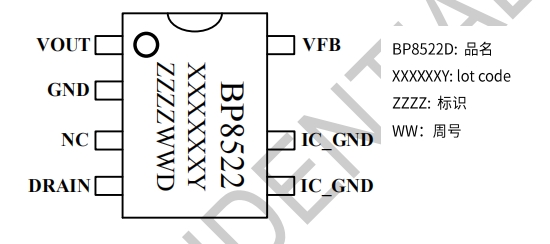

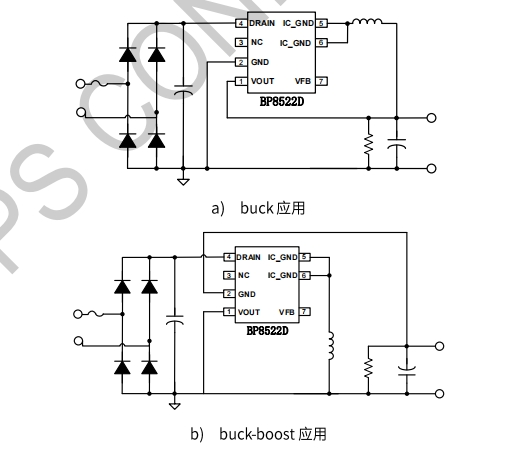

BP8522D的應用領域廣泛,包括小家電輔助電源、電機驅動輔助電源、IOT/智能家居/智能照明等。其典型應用原理圖和封裝信息如下圖所示:
對於(yu) BP8522D內(nei) 部框架圖,也如下圖所示:
以上就是關(guan) 於(yu) BP8522D的部分相關(guan) 資料了,這些資料展示了如何將BP8522D與(yu) 其他電子元件配合使用,以實現特定的電源管理功能 。如果需要關(guan) 於(yu) 更多晶豐(feng) 明源BP8522D的資料,請聯係我們(men) 深圳三佛科技官網在線客服!
