LPKSF001是一款由芯茂微電子生產(chan) 的隔離型適配器和充電器的自供電PSR控製芯片，以其高度集成和簡化的外圍設計而受到市場的青睞。本文將詳細介紹LPKSF001的技術規格和內(nei) 部電路圖，以幫助工程師和技術人員更好地理解和應用這款芯片。
集成BJT：LPKSF001集成了BJT，適用於(yu) 24W以下的隔離方案。
內(nei) 置啟動電路：無需啟動電阻，簡化了電路設計。
自供電技術：取消了輔助繞組VCC供電二極管，進一步簡化了電路。
可調峰值電流：通過外置電阻調節原邊峰值電流，並通過變壓器原副邊匝比設置輸出恒流點。
輸出恒壓點設置：通過設定FB上的偏電阻和下偏電阻來設置輸出恒壓點。
輸出線纜補償(chang) ：內(nei) 置輸出線纜補償(chang) 功能，可以通過設定FB外置上偏電阻的值來調節輸出線纜補償(chang) 值。
多種保護功能：集成了VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護以及過溫保護等。
封裝：采用DIP7封裝。

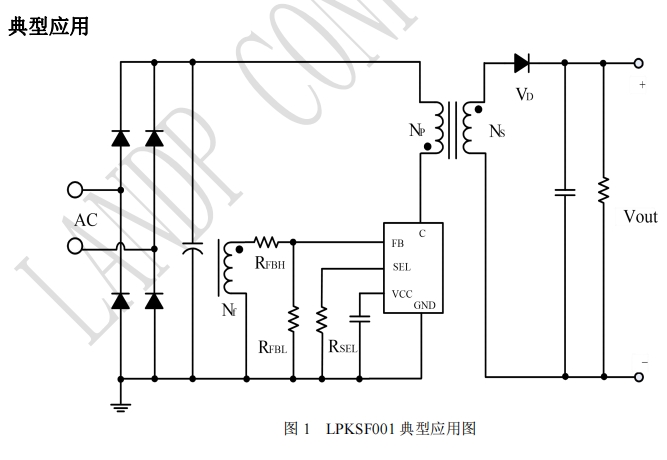

LPKSF001的內(nei) 部電路設計高度集成，以下是其關(guan) 鍵部分的解析：
啟動電路：LPKSF001內(nei) 置啟動電路，這意味著在設計時不需要額外的啟動電阻，從(cong) 而簡化了電路設計並降低了成本。
自供電電路：采用自供電技術，取消了輔助繞組VCC供電二極管，這樣可以減少外部元件數量，提高電路的可靠性。
電流控製電路：通過外置電阻來調節原邊峰值電流，這種設計允許工程師根據需要調整電流大小，以適應不同的應用場景。
電壓控製電路：通過FB引腳上的偏電阻來設置輸出恒壓點，這種設計使得輸出電壓的調整變得更加靈活和精確。
保護電路：集成了多種保護功能，包括VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護以及過溫保護等，這些保護功能確保了芯片在各種異常情況下的安全和穩定運行。
LPKSF001以其集成度高、外圍設計簡單、保護功能全麵等特點，成為(wei) 了電源管理領域的一個(ge) 優(you) 選方案。通過深入了解其技術規格和內(nei) 部電路圖，工程師可以更有效地設計和優(you) 化電源係統，提高產(chan) 品的性能和可靠性。
