1、FT8440X電源簡介
FT8440X是一款高性能、高精度、低成本的非隔離PWM功率開關(guan) 。它包含一個(ge) 專(zhuan) 門的電流模PWM控製器和一個(ge) 高壓功率開關(guan) 管。內(nei) 置的誤差放大器經過優(you) 化保證優(you) 越的動態響應，穩定的閉環反饋使得FT8440X在全電壓輸入範圍內(nei) 都能得到穩定的高精度輸出電壓。

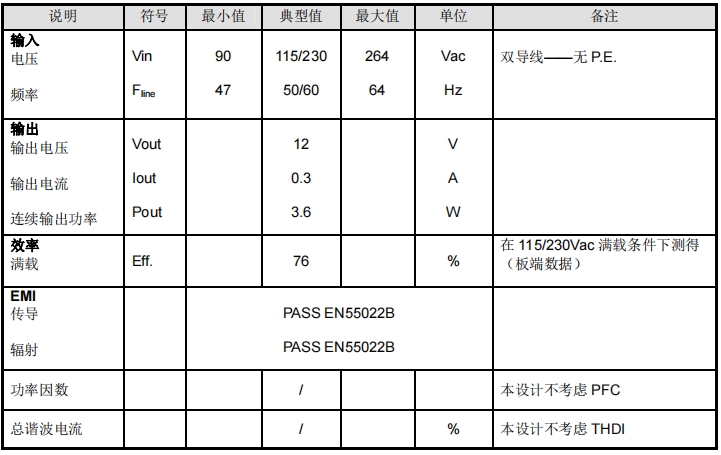

2、電源規格
下表給出的是設計的最低可接受指標，實際性能在後續的測試結果部分給出。
3、

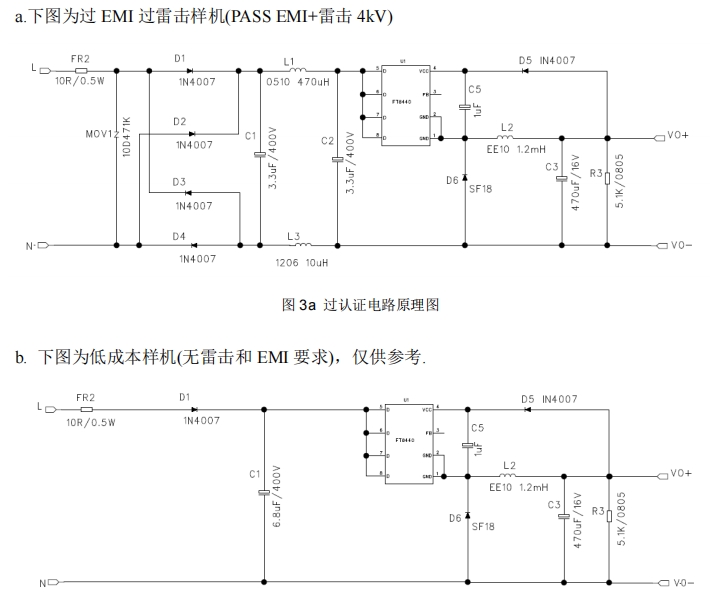

3、電路原理圖
a.下圖為(wei) 過 EMI 過雷擊樣機(PASS EMI+雷擊 4kV)
b.下圖為(wei) 低成本樣機(無雷擊和 EMI 要求)，僅(jin) 供參考
4、PCB布局
*1mm的 PCB 厚度
*分立手插元件 PCB 頂層 SMD 元件底層(雙麵板單麵元件)
5、物料清單
以上部分為(wei) FT8440X部分能效方案設計報告，如需完整版報告請聯係三佛科技在線客服。
