在現代電子設備中，電源管理芯片（PMIC）扮演著至關(guan) 重要的角色。對於(yu) 需要5V 2A輸出的電源方案，LP3715C和LP3568AG的組合提供了一個(ge) 高效、穩定的解決(jue) 方案。本文將深入探討這兩(liang) 款芯片的特性、優(you) 勢以及它們(men) 在電源方案中的應用。

LP3715C產品詳情

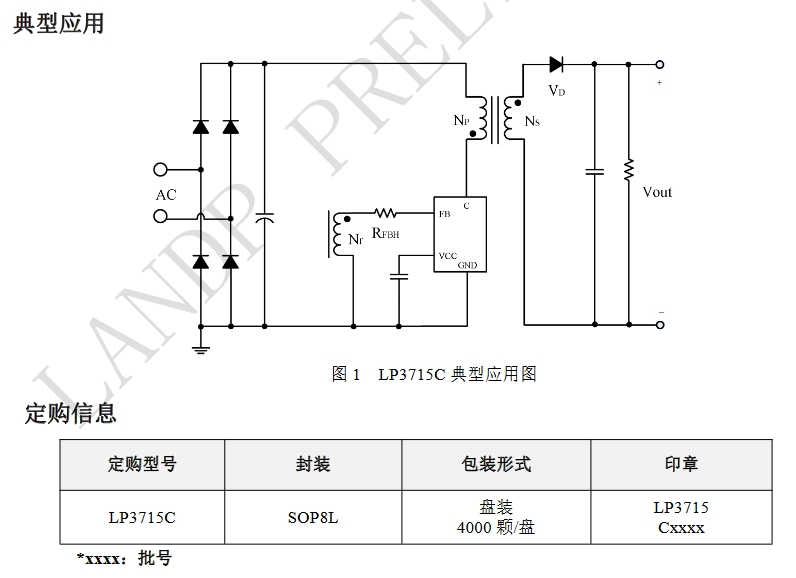

LP3715C是一款高度集成的隔離型適配器和充電器的自供電PSR控製芯片，以其外部設計簡單而著稱。以下是LP3715C的一些關(guan) 鍵特性：

    固定原邊峰值電流：通過變壓器原副邊匝比來設置輸出恒流點。
    內(nei) 置啟動電路：無需外部啟動電阻，簡化了電路設計。
    高精度FB下偏電阻：提供高恒壓精度。
    自供電方式：取消了輔助繞組VCC供電二極管，降低了係統成本。
    輸出線纜補償(chang) 功能：通過設定FB外置上偏電阻的值來調節輸出線纜補償(chang) 值，提高了輸出電壓的調整率。
    多重保護功能：包括VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護以及過溫保護等。

LP3568AG產品詳情

LP3568AG是一款高性能的開關(guan) 電源40V同步整流係列產(chan) 品，兼容多種開關(guan) 電源控製係統。以下是LP3568AG的一些關(guan) 鍵特性：

    支持DCM和CCM工作模式：提供了靈活的工作模式選擇。
    整流管開通判定技術：避免因激磁振蕩引起的驅動芯片誤開通。
    快速關(guan) 斷速度：在CCM工作條件下，減少因關(guan) 斷延遲造成的效率損失。
    特有的VCC供電技術：保證芯片不會(hui) 欠電工作，並集成了VCC欠壓保護、過壓鉗位以及驅動腳去幹擾等技術。
    少外部元器件：簡化了電路設計，降低了成本。

5V 2A電源方案的優勢

結合LP3715C和LP3568AG的電源方案，具有以下優(you) 勢：

    高效率：兩(liang) 款芯片的高效率設計減少了能量損耗，提高了電源轉換效率。
    高穩定性：集成的保護功能確保了電源在各種工作條件下的穩定性。
    簡化設計：LP3715C的自供電方式和LP3568AG的少外部元器件設計，簡化了整體(ti) 電路設計。
    廣泛應用：適用於(yu) 充電器和適配器的同步整流、反激式控製器以及其他開關(guan) 電源控製係統。

結論

LP3715C和LP3568AG的組合為(wei) 5V 2A的電源需求提供了一個(ge) 高效、穩定且成本效益高的解決(jue) 方案。這兩(liang) 款芯片的集成度高、保護功能全麵，且易於(yu) 設計和實施，是電源設計工程師的理想選擇。通過使用這一方案，設計師可以確保他們(men) 的電子設備具有可靠的電源供應，同時降低係統的整體(ti) 成本和複雜性。
