在LED照明領域，驅動電源的設計至關(guan) 重要，它直接影響到LED的發光效率和使用壽命。本文將詳細介紹一款基於(yu) LP3668B芯片的5W LED驅動電源方案。LP3668B是一款高性能的雙繞組原邊反饋控製芯片，集成了內(nei) 置三極管，適用於(yu) 12W以下的隔離方案。

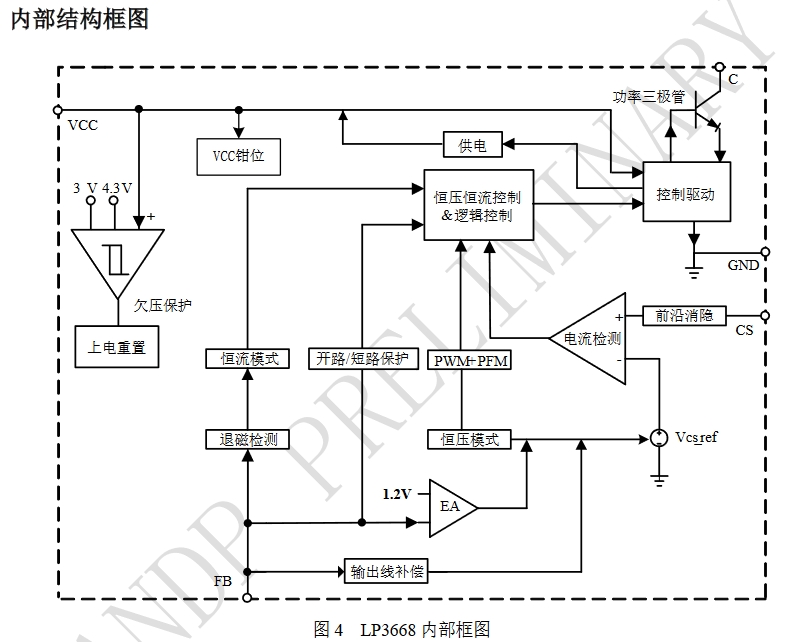

LP3668B芯片特點

    集成BJT：LP3668B內(nei) 置的三極管適用於(yu) 12W以下的隔離方案，簡化了電路設計。
    雙繞組變壓器方案：優(you) 化係統成本，省去了變壓器的輔助繞組。
    極低待機功耗：滿足六級能效要求。
    穀底開通機製：提升係統效率。
    專(zhuan) 利電流驅動：降低溫升。
    隨機抖頻：改善EMI性能。
    高精度恒壓恒流控製：保證LED穩定工作。
    輸出線損補償(chang) 技術：提高輸出電壓調整率。

LP3668B電路設計

輸入與(yu) 輸出

    輸入電源：100~240VAC/50Hz。
    輸出電源：5VDC/1.0A~1.5A。

電路組成

    整流濾波：輸入交流電經過整流橋整流成脈動直流電，再通過濾波電容濾波成平滑直流電。
    變壓器：雙繞組變壓器，原邊反饋控製芯片通過檢測變壓器原邊的電流和電壓實現恒流和恒壓功能。
    反饋電路：通過設定FB的分壓電阻實現恒壓功能，同時內(nei) 置輸出線纜補償(chang) 功能。
    保護功能：包括VCC鉗位/欠壓保護，FB電阻開短路保護，輸出短路保護，過溫保護等。

電路圖

電路圖展示了LP3668B的典型應用，包括AC輸入、Vout輸出、VCC供電、FB反饋和GND接地。

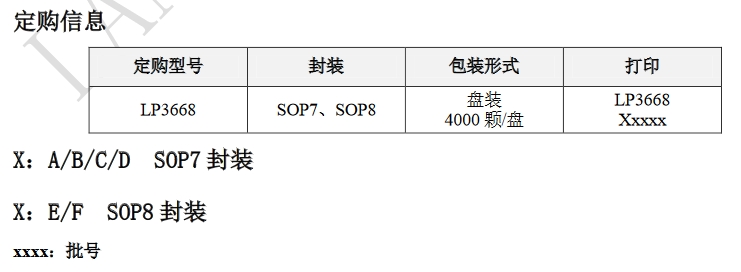

LP3668B技術參數

    電源電壓：VCC啟動電壓4.1V，欠壓保護閾值3.0V，鉗位電壓5.1V。
    恒流控製：電流檢測閾值700mV，前沿消隱時間450ns。
    工作頻率：推薦最大頻率60KHz，最小工作頻率50Hz。
    內(nei) 置功率三極管：LP3668B的C、B電壓850V，飽和電流0.4A。

LP3668B應用場景

    便攜式設備：手機、無繩電話、PDA、MP3等適配器、充電器。
    LED驅動電源：適用於(yu) 各種LED照明設備。
    電源升級換代：線性電源和RCC開關(guan) 電源的升級換代。

結論

LP3668B內(nei) 置三極管的5W LED驅動電源方案以其高效率、低成本和簡化的外圍電路設計，成為(wei) LED照明領域的理想選擇。通過精確的恒壓恒流控製和全麵的保護功能，確保了LED的穩定和高效工作。此方案不僅(jin) 適用於(yu) 便攜式設備的適配器和充電器，也是LED驅動電源設計的優(you) 選方案。
