AIP8P005B是一款由中微愛芯生產(chan) 的1K OTP ROM的I/O型8位微控製器，以其高性能和低功耗特性，廣泛應用於(yu) 小家電領域。該芯片具有良好的內(nei) 部高速RC振蕩和高抗幹擾性能，能夠滿足多種嵌入式應用需求。

AIP8P005B技術規格

以下是AIP8P005B的主要技術規格：

存儲(chu) 器配置

    ROM：1K*16位OTP ROM
    RAM：48字節

I/O引腳配置

    輸入輸出雙向端口：P0、P1、P2、P5
    單向輸入引腳：P1.1
    可編程的漏極開路引腳：P1.0
    具有喚醒功能端口：P0、P1電平變化觸發
    內(nei) 置上拉電阻端口：P0、P1、P2、P5
    外部中斷引腳：P0.0，由寄存器PEDGE控製，觸發方式為(wei) 上升沿或下降沿

工作電壓與(yu) 溫度

    工作電壓：2.4V~5.5V
    工作溫度：-40℃至+85℃

定時器/計數器

    兩(liang) 個(ge) 8位定時/計數器

中斷源

    3個(ge) 中斷源

雙時鍾係統

    普通模式：高、低速時鍾同時工作
    低速模式：隻有低速時鍾工作
    睡眠模式：高、低速時鍾都停止工作
    綠色模式：由T0周期性的喚醒

封裝形式

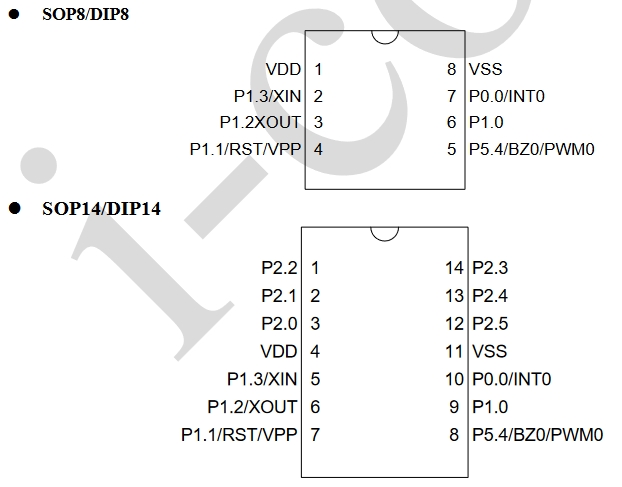

    DIP8/SOP8/DIP14/SOP14

複位方式

AiP8P005B支持多種複位方式，包括上電複位、看門狗複位、掉電複位以及外部複位（僅(jin) 在外部複位引腳處於(yu) 使能狀態）。

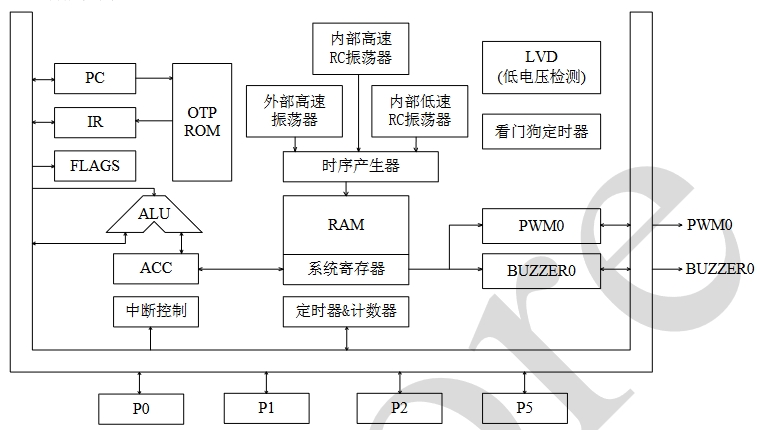

AIP8P005B內部電路圖

AIP8P005B的內(nei) 部結構主要包括以下幾個(ge) 部分：

    CPU核心：負責執行指令和控製微控製器的操作。
    存儲(chu) 器：包括1K的OTP ROM和48字節的RAM，用於(yu) 存儲(chu) 程序和數據。
    I/O端口：提供多個(ge) 雙向I/O端口，用於(yu) 與(yu) 外部設備進行數據交換。
    定時器/計數器：用於(yu) 提供定時和計數功能，適用於(yu) 各種定時相關(guan) 的應用。
    中斷係統：允許微控製器響應外部和內(nei) 部事件。
    振蕩器：內(nei) 部高速RC振蕩器，為(wei) 微控製器提供時鍾信號。
    複位電路：確保微控製器在各種複位條件下能夠正確重啟。

結論

AIP8P005B以其豐(feng) 富的功能和靈活的配置，成為(wei) 了小家電領域和其他嵌入式應用的理想選擇。其技術規格和內(nei) 部電路設計使其能夠在多種工作環境中穩定運行，滿足不同應用的需求。
