LP3667B是一款高性能的初級側(ce) 調節（PSR）控製IC，廣泛應用於(yu) 反激式開關(guan) 電源設計中。它以其極簡的外圍元器件和高成本效益而受到青睞。本文將詳細介紹LP3667B的引腳功能圖，並探討其在電源設計中的應用。

LP3667B引腳功能圖

LP3667B采用SOP7L封裝，其引腳功能如下：

    VCC (Pin 1): 芯片電源，需要就近接旁路電容以穩定供電。
    FB (Pin 2 & 3): 反饋電壓輸入端，用於(yu) 恒壓輸出設置。通過分壓電阻設置所需輸出電壓。
    NC (Pin 4): 懸空腳位，無特定功能。
    C (Pin 5 & 6): 內(nei) 置功率三極管的集電極，用於(yu) 連接變壓器初級繞組。
    GND (Pin 7): 芯片地，與(yu) 變壓器連接端走線應盡量短。

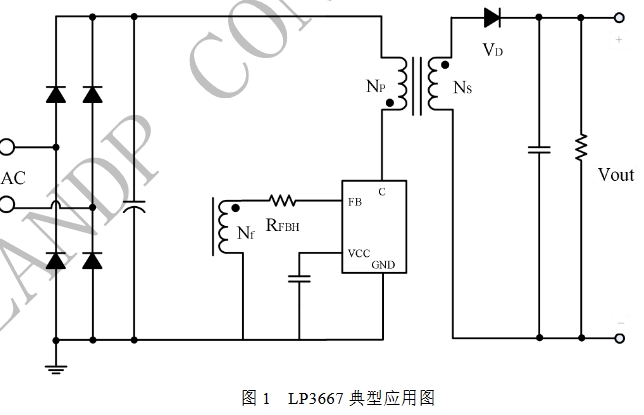

LP3667B應用解析

LP3667B內(nei) 部集成了振蕩器、PWM控製器、電流限製、熱保護和軟啟動等功能，使得電路設計更為(wei) 簡便。其內(nei) 部的PWM控製器決(jue) 定了開關(guan) 頻率，通常在幾十千赫茲(zi) 至幾百千赫茲(zi) 之間，以實現較高的轉換效率。

在反激式開關(guan) 電源設計中，LP3667B的關(guan) 鍵組件包括輸入濾波器、開關(guan) 功率管、變壓器、整流二極管、輸出濾波電容以及反饋電路。輸入濾波器用於(yu) 消除電網中的幹擾，提高電源質量；開關(guan) 功率管（通常為(wei) MOSFET）在LP3667B的控製下進行開關(guan) 操作；變壓器是反激式電源的核心，其設計需考慮磁芯材料、線圈匝數比以及工作頻率等因素，以保證能量有效傳(chuan) 遞；整流二極管將變壓器次級側(ce) 的交流電壓轉換為(wei) 直流電壓；輸出濾波電容則用於(yu) 平滑直流輸出，減少紋波；反饋電路則根據輸出電壓調整LP3667B的PWM信號，確保輸出電壓穩定。

結論

LP3667B以其高效的性能和簡化的設計，成為(wei) 反激式開關(guan) 電源設計中的理想選擇。通過理解其引腳功能和應用原理，工程師可以更有效地利用LP3667B設計出高效、穩定的電源解決(jue) 方案。
