在現代電子設備中，開關(guan) 電源因其高效率和小型化的特點而變得越來越重要。LP2702A作為(wei) 一款高效率、高精度的非隔離降壓開關(guan) 電源恒壓控製驅動芯片，適用於(yu) 85VAC至265VAC全範圍輸入電壓的非隔離Buck拓撲結構，尤其適用於(yu) 小家電、白色家電等電源的驅動。本文將詳細介紹LP2702A芯片的特點，並探討如何利用該芯片打造一個(ge) 隔離式、低成本的開關(guan) 電源電路方案。

LP2702A芯片特點

LP2702A芯片具有以下顯著特點：

高效率和高精度：LP2702A內(nei) 部集成了500V功率開關(guan) ，采用特有的恒壓控製模式，可以在電感電流斷續模式（DCM）和電感電流連續模式（CCM）下穩定工作。

數字控製，無需環路補償(chang) ：LP2702A特有的數字控製技術，簡化了設計流程，無需複雜的環路補償(chang) 。

集成高壓供電：LP2702A集成了高壓供電，減少了外部組件的需求。

多重保護功能：包括VBP鉗位電路、VBP欠壓保護、輸出短路保護和過熱保護等功能，提高了係統的可靠性。

隔離式低成本開關電源電路方案

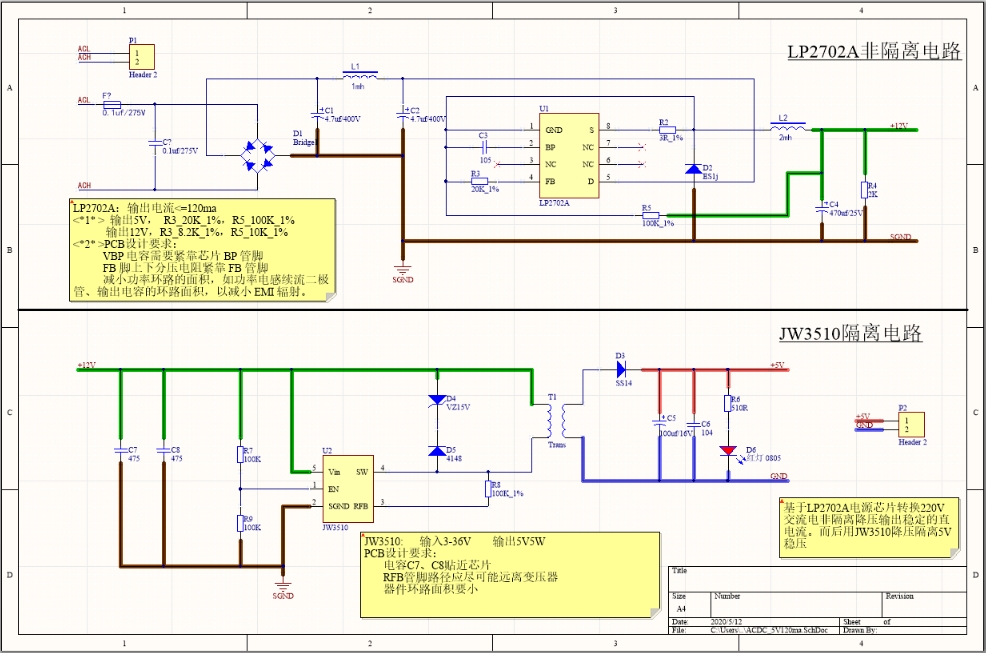

基於(yu) LP2702A的開關(guan) 電源電路方案，可以結合JW3510微功率隔離反激轉換器來實現。JW3510通過采樣隔離輸出直接來自一次側(ce) 反激的電壓波形，不需要第三個(ge) 繞組或調節用光隔離器，輸出電壓可以用一個(ge) 外部電阻編程。該方案具有以下優(you) 勢：

安全可靠：結合LP2702A和JW3510，可以實現短路保護和過流保護功能，當負載過大時，電源會(hui) 出現間歇性通斷的異常狀況，保護電路不受損害。

造價(jia) 低廉，體(ti) 積小：該方案不僅(jin) 成本低廉，而且體(ti) 積小，適合空間受限的應用場景。

穩定的輸出電壓：JW3510能夠穩定輸出5V電壓，適用於(yu) 需要穩定電源的電子設備。

結論

LP2702A芯片以其高效率、高精度和多重保護功能，在開關(guan) 電源領域中占有一席之地。結合JW3510微功率隔離反激轉換器，可以構建一個(ge) 隔離式、低成本的開關(guan) 電源電路方案，適用於(yu) 多種電子設備。這種方案不僅(jin) 提高了電源的穩定性和安全性，而且降低了成本和體(ti) 積，滿足了現代電子設備對電源的多樣化需求。
