在現代電子設備中，電源適配器的性能和效率至關(guan) 重要。本文將詳細介紹LP8773S+LP20R100T這一12V3A適配器方案的原理圖和電路板設計，以及其技術規格和應用領域。

LP8773S+LP20R100T方案概述

LP8773S+LP20R100T方案是一款高性能的電源適配器解決(jue) 方案，它結合了LP8773S芯片和LP20R100T電感器，能夠提供高達3A的穩定電流輸出。該方案以其高效率、低功耗和優(you) 越的EMI性能而受到市場的青睞。

LP8773S+LP20R100T方案技術規格

LP8773S是一款集成了多種功能的電源管理芯片，其特點包括：

    輕鬆滿足能效六級標準。
    輸入電壓斷電保護。
    專(zhuan) 有的準諧振技術。
    數字抗抖動技術實現無音頻噪聲操作。
    數字頻率監控技術。
    數字抖頻技術優(you) 化EMI。
    待機功耗小於(yu) 100mW。
    多模式控製方式提升效率。
    最大限製頻率80KHz。
    QR模式，52KHz最小頻率限製。
    CCM模式，自適應斜坡補償(chang) 。
    內(nei) 置軟啟動功能。
    管腳浮空保護。
    內(nei) 置同步斜坡補償(chang) 。
    前沿消隱。
    VDD欠壓、過壓以及鉗位保護。

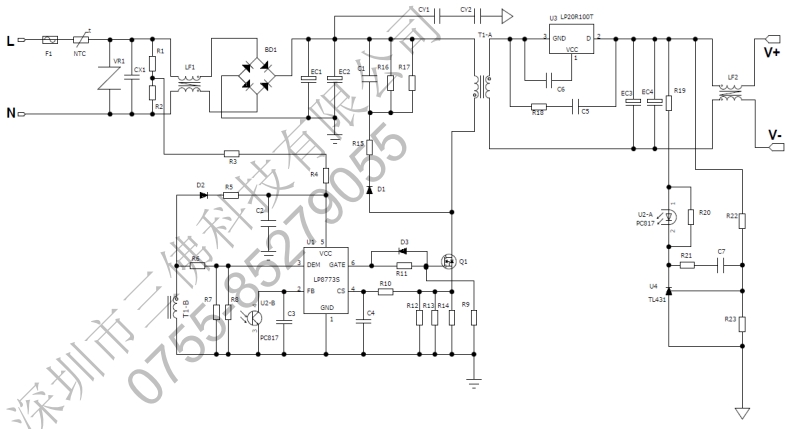

LP8773S+LP20R100T方案原理圖設計

LP8773S+LP20R100T方案的原理圖設計簡潔而高效。核心部分包括LP8773S芯片和LP20R100T電感器，以及其他必要的外圍元件。原理圖設計中，特別注意以下幾點：

    輸入濾波：確保電源適配器的輸入端有足夠的濾波，以減少EMI和提高電源質量。
    反饋回路：通過精確的反饋回路設計，確保輸出電壓的穩定性和準確性。
    保護電路：包括過壓、欠壓、過流和短路保護，以確保電源適配器在各種異常情況下的安全運行。

LP8773S+LP20R100T方案電路板設計

電路板設計同樣遵循簡潔高效的原則。主要考慮因素包括：

    布局：關(guan) 鍵元件如LP8773S和LP20R100T應盡可能靠近放置，以減少PCB走線的電阻和電感。
    走線：電源線和地線應盡可能寬，以減少電壓降和提高電流承載能力。
    散熱：考慮到功率損耗，電路板設計應有足夠的散熱措施，如散熱孔和大麵積的銅箔。

LP8773S+LP20R100T方案應用領域

LP8773S+LP20R100T方案適用於(yu) 多種需要12V3A電源的場合，包括但不限於(yu) ：

    工業(ye) 控製係統。
    通信設備。
    家用電器。
    筆記本電腦和平板電腦的電源適配器。

結語

LP8773S+LP20R100T方案以其卓越的性能和可靠性，為(wei) 電源適配器市場提供了一個(ge) 強有力的選擇。通過精心設計的原理圖和電路板，該方案能夠滿足各種高要求的應用需求，確保設備的穩定運行和長期可靠性。隨著技術的不斷進步，LP8773S+LP20R100T方案有望在未來的電源適配器設計中發揮更大的作用。
