LP3792是一款由芯茂微電子生產(chan) 的低功耗原邊反饋控製芯片，主要用於(yu) 充電器和適配器。這款芯片以其特有的輸出線損補償(chang) 技術而聞名，能夠有效補償(chang) 輸出電流在輸出線上的損耗壓降。

LP3792技術規格

電氣參數：

    電源電壓 (VCC_ST)：啟動電壓範圍在14V至18V之間。
    欠壓保護閾值 (VCC_UVLO)：6.5V至7.5V。
    過壓保護閾值 (VCC_OVP)：28V。
    啟動電流 (IST)：在VCC=VCC-ST-1V時，範圍從(cong) 0至0.6uA。
    工作電流 (Icc)：500uA。
    驅動電壓 (VOUT)：15V。
    電流采樣閾值 (VCS1 & VCS2)：分別為(wei) 500mV和330mV。
    前沿消隱時間 (TLEB) 和 芯片關(guan) 斷延遲 (TDELAY)：均為(wei) 200ns。
    反饋基準電壓 (VFB)：在3.94V至4.06V之間。
    輸出線補償(chang) (VCOMP_LINE)：在VFB=-10V，RLINE=30K時為(wei) 120mV。
    待機頻率 (FNO_LOAD)：500Hz。
    最大工作頻率 (FMAX)：132KHz。

LP3792保護功能：

LP3792具備多重保護功能，包括開路保護、過壓保護、短路保護和過溫保護。

LP3792電路圖

LP3792的典型應用電路圖如下所示：

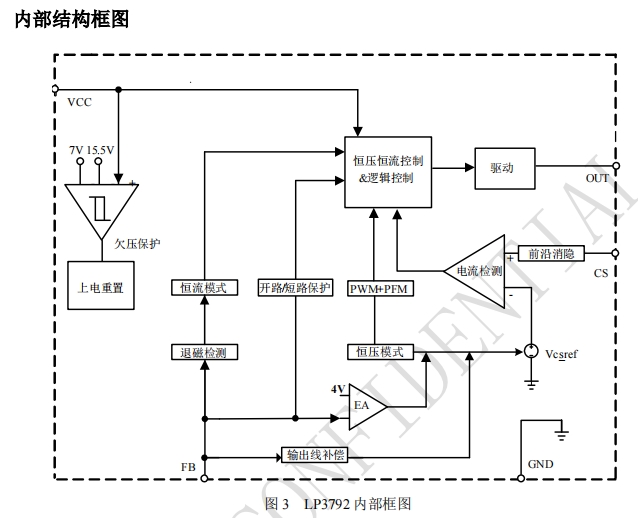

    1 OUT：驅動端，連接外置MOS管的柵極。
    2 GND：芯片地。
    3 VCC：芯片電源，就近接旁路電容。
    4 CS：電流采樣端，接采樣電阻到地。
    6 FB：反饋電壓輸入端。

LP3792應用領域

LP3792適用於(yu) 多種應用場景，包括：

    手機、無繩電話、PDA、MP3等便攜式設備的適配器和充電器。
    LED驅動電源。
    線性電源和RCC開關(guan) 電源的升級換代。
    其他輔助電源等。

LP3792以其高效率、高精度和多重保護功能，在電源管理領域中扮演著重要角色，特別是在需要高效率和高穩定性的充電器和適配器設計中。
