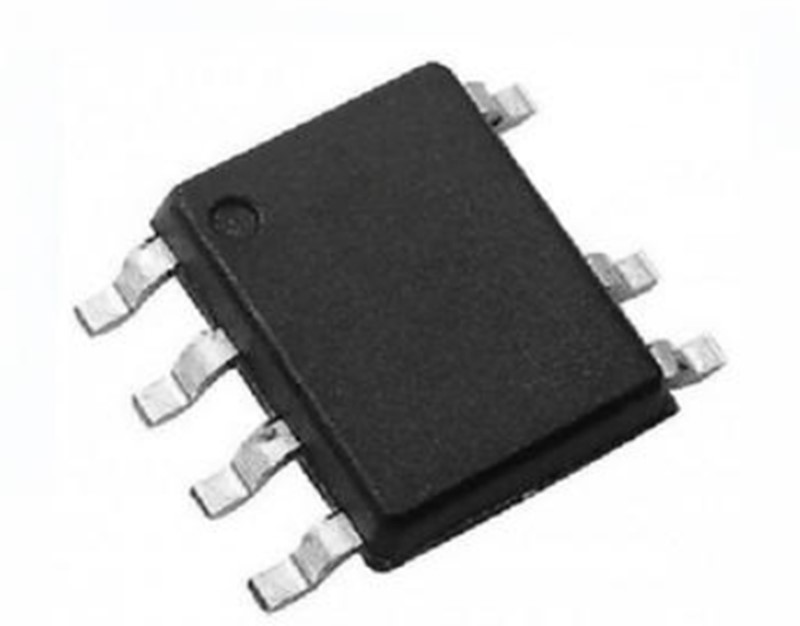

PL3326CS是一款高效率、高集成度的PWM功率開關(guan) ，專(zhuan) 為(wei) 小於(yu) 15W的AC/DC反激式開關(guan) 電源設計。這款芯片以其卓越的性能和簡化的設計，成為(wei) 充電器/適配器等恒流/恒壓電源設計的優(you) 選方案。本文將詳細介紹PL3326CS的技術規格和電路圖，以及其在不同應用領域的優(you) 勢。
PL3326CS的主要技術規格以及如下：
內(nei) 置功率MOSFET：高集成度的功率MOSFET降低了外部PCB麵積和係統成本。
恒壓調節：提供+/-5%的恒壓調節精度。
高精度電流調節：在全電壓範圍內(nei) 實現高精度電流調節。
去除光耦和次級控製電路：簡化了傳(chuan) 統恒流/恒壓設計，實現高精度電壓和電流調節。
內(nei) 置線電壓補償(chang) ：提供內(nei) 置高精度恒流調節的線電壓補償(chang) 。
變壓器電感補償(chang) ：內(nei) 置變壓器電感補償(chang) 功能。
可編程輸出線補償(chang) ：提供可編程的輸出線補償(chang) 。
自適應多模式控製：內(nei) 置可提高效率的自適應多模式PWM/PFM控製。
低啟動電流：低啟動電流有助於(yu) 降低能耗。
內(nei) 置軟啟動：減少啟動時的衝(chong) 擊電流。
內(nei) 置前沿消隱：提高電路的穩定性。
逐周期電流限製：提供逐周期電流限製保護。
欠壓保護：內(nei) 置欠壓保護功能。
內(nei) 置輸出過壓保護：提供內(nei) 置輸出過壓保護。
良好的動態響應：確保電路的穩定運行。
PL3326CS的電路圖設計簡潔，主要包含以下幾個(ge) 部分：
輸入部分：包括輸入濾波電路，用於(yu) 濾除電網中的噪聲。
功率因數校正（PFC）部分：如果需要，可以加入PFC電路以提高功率因數。
PWM控製部分：PL3326CS為(wei) 核心控製芯片，負責PWM信號的生成和輸出。
輸出部分：包括輸出濾波電路和反饋電路，確保輸出電壓的穩定和準確。
電路圖的具體(ti) 設計需要根據實際應用和負載要求進行調整，但PL3326CS的高集成度大大簡化了設計過程。
PL3326CS的應用領域廣泛，包括但不限於(yu) ：
手機/無繩電話充電器：提供穩定的電源輸出。
數碼相機充電器：為(wei) 數碼相機提供高效的充電解決(jue) 方案。
小功率電源適配器：適用於(yu) 多種便攜式設備的電源適配器。
消費類備用電源：為(wei) 家庭和辦公室提供備用電源解決(jue) 方案。
PL3326CS以其高效率、高集成度和簡化的設計，成為(wei) 小於(yu) 15W AC/DC反激式開關(guan) 電源的理想選擇。其精確的電壓和電流調節能力，以及多種保護功能，使其在充電器和適配器市場中占有一席之地。隨著電子設備對電源效率和穩定性要求的提高，PL3326CS的應用前景十分廣闊。
