在當前電子市場中，對於(yu) 5W充電器適配器的需求日益增長，尤其是在移動設備和小型電子設備的充電領域。LP3773CH是一款專(zhuan) 為(wei) 5W以下隔離方案設計的自供電PSR控製芯片，以其高度集成和低成本的特點，成為(wei) 充電器適配器設計的理想選擇。本文將詳細介紹LP3773CH的技術規格、特點以及如何實現5W充電器適配器的低成本方案。

LP3773CH技術規格

LP3773CH是一款高度集成的隔離型適配器和充電器的自供電PSR控製芯片，其主要技術規格包括：

    固定原邊峰值電流：通過變壓器原副邊匝比來設置輸出恒流點。
    輸出恒壓點設置：通過設定一個(ge) FB電阻來設置輸出恒壓點。
    內(nei) 置啟動電路：外圍不需要啟動電阻，簡化了設計。
    內(nei) 置FB下偏電阻：固定峰值電流來實現取消限流電阻。
    自供電方式：取消輔助繞組VCC供電二極管，進一步降低成本。
    輸入線電壓補償(chang) 功能：優(you) 化輸出電流的一致性。
    固定輸出線纜補償(chang) ：進行輸出電壓補償(chang) ，節約外圍線材。
    多種保護功能：包括VCC鉗位/欠壓保護，輸出短路保護，過溫保護等。
    封裝：采用SOP7L封裝。

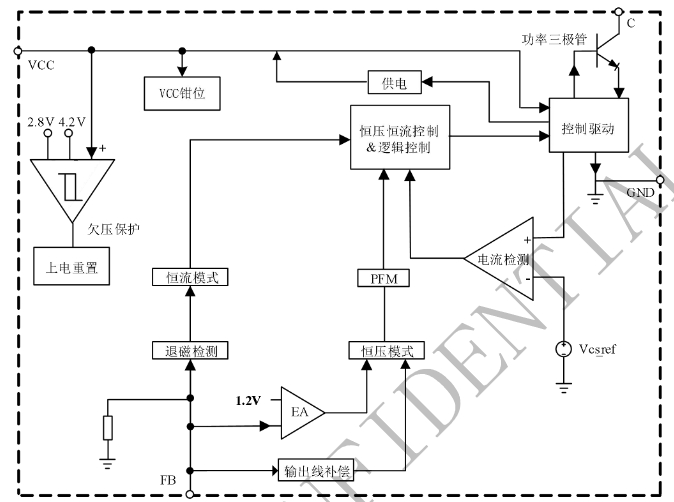

LP3773CH管腳封裝圖如下

LP3773CH特點

LP3773CH的特點在於(yu) 其高度集成和簡化設計，具體(ti) 包括：

    集成BJT：適用於(yu) 5W以下隔離方案。
    雙繞組變壓器方案：優(you) 化係統成本。
    待機功耗75mW：低功耗設計，符合能效標準。
    專(zhuan) 利電流驅動：降低溫升，提高效率。
    高精度FB下偏電阻：恒壓精度高。
    固定峰值電流：恒流精度高。
    輸出線損補償(chang) 技術：提高輸出電壓的穩定性。
    輸出短路保護功能：增強電路的安全性。
    VCC欠壓保護功能：保護電路免受過壓損害。
    過溫保護：防止因過熱導致的損壞。

低成本方案實現

LP3773CH實現5W充電器適配器的低成本方案主要體(ti) 現在以下幾個(ge) 方麵：

    簡化外圍設計：LP3773CH內(nei) 置了多種功能，減少了外部組件的需求，從(cong) 而降低了材料成本和組裝成本。
    高集成度：集成BJT和多種保護功能，減少了外部MOSFET和保護電路的需求。
    自供電技術：取消了輔助繞組VCC供電二極管，進一步降低了成本。
    低待機功耗：符合最新的能效標準，減少了能源消耗，降低了長期使用成本。

LP3773CH電路圖

結論

LP3773CH以其高度集成、低功耗和多種保護功能，為(wei) 5W充電器適配器提供了一個(ge) 低成本、高效率的解決(jue) 方案。通過簡化設計和減少外部組件，LP3773CH不僅(jin) 降低了初次投入成本，也減少了長期使用中的能耗，是充電器適配器設計的理想選擇。
