LP3799FAES是由芯茂微電子推出的一款高集成度的AC-DC開關(guan) 電源芯片，它以其出色的性能和高可靠性在電源管理領域中占有一席之地。本文將詳細介紹LP3799FAES的技術規格和應用原理圖，為(wei) 工程師和設計師提供參考。

LP3799FAES技術規格

LP3799FAES是一款內(nei) 部集成大於(yu) 650V高壓功率管的AC-DC開關(guan) 電源芯片。它采用特有的檢測方式和算法，可以在恒壓和恒流兩(liang) 種狀態下工作。該芯片采用原邊反饋控製方式，可以省略光耦和TL431，支持DCM（非連續導通模式）和CCM（連續導通模式）兩(liang) 種工作方式。

LP3799FAES特點

• 高電壓功率管：集成>650V功率管，支持CCM和DCM多模式工作方式。
• 全電壓範圍內的恒壓恒流輸出：提供全電壓範圍內±5%的恒壓輸出特性和±5%的恒流輸出特性。
• PEAKLOAD功能：特有的PEAKLOAD功能，優異的EMI特性和音頻特性。
• 低啟動電流：實現低待機功耗<75mW。
• 可編程的輸出線纜補償功能：內置環路補償方式，省略外圍補償元件。
• 多重保護機製：包括可編程輸入過欠壓保護、FB反饋電阻開短路保護、CS開短路保護、輸出短路保護、輸出過壓保護、電感過電流保護、同步共通保護/短路保護、過溫保護（OTP）、VCC過壓保護/VCC欠壓保護等。

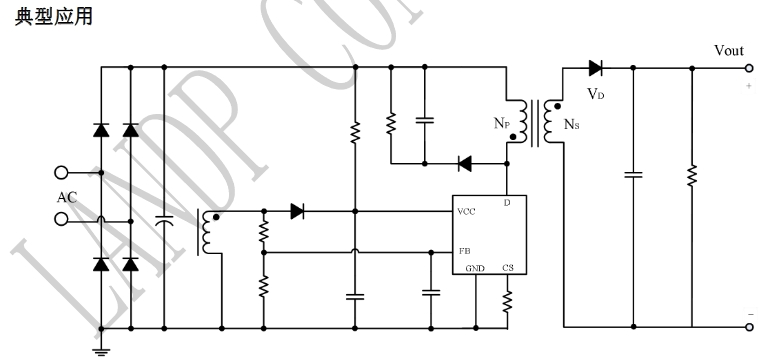

LP3799FAES應用原理圖

LP3799FAES的應用原理圖展示了如何使用這款芯片構建一個(ge) 完整的AC-DC開關(guan) 電源。以下是構建電源的基本步驟和要點：

1. 輸入整流和濾波：首先，AC輸入經過整流橋和濾波電容，得到相對平滑的直流電壓。
2. 高壓啟動：利用一個高壓啟動電路為芯片提供初始供電，直到主電源回路建立。
3. PWM控製和功率管驅動：LP3799FAES產生PWM信號，驅動外部的高壓功率管，實現能量的轉換和輸出電壓的調整。
4. 反饋和調節：通過FB引腳接收輸出電壓的反饋信號，實現輸出電壓的穩定控製。
5. 保護電路：包括過壓、過流、過溫和短路保護等，確保電源在異常情況下的安全運行。

由於(yu) LP3799FAES具有高度集成的特性，外圍電路可以非常簡潔，從(cong) 而減少元件數量和PCB麵積，降低整體(ti) 成本。具體(ti) 的應用原理圖會(hui) 根據實際的應用需求和設計要求有所變化，但基本原理和步驟是相似的。

結論

LP3799FAES是一款高性能、高可靠性的AC-DC開關(guan) 電源芯片，適用於(yu) 充電器、適配器和其他恒壓恒流應用場合。其集成度高、保護機製完善，能夠滿足現代電源設計對小型化、高效率和高可靠性的需求。通過理解其技術規格和應用原理圖，工程師可以更有效地設計和實現電源解決(jue) 方案。
