在電源設計領域，非隔離電源轉換器因其成本效益和簡化的設計而受到青睞。BP85256D是一款高性能、高集成度的開關(guan) 電源驅動芯片，專(zhuan) 為(wei) 全電壓85~265VAC輸入的Buck、Buck-Boost變換器拓撲應用設計。本文將詳細介紹基於(yu) BP85256D的非隔離參考設計，輸出規格為(wei) 12V/300mA。

BP85256D芯片概述

BP85256D芯片內(nei) 部集成了650V高壓MOSFET、高壓啟動和自供電電路、電流采樣電路、電壓反饋電路以及續流二極管。這款芯片采用先進的控製技術，無需外部VCC電容和環路補償(chang) 即可實現優(you) 異的恒壓輸出特性，有助於(yu) 減少外圍器件數量，節省係統成本和體(ti) 積，同時提高可靠性。

12V/300mA電源規格

BP85256D在12V/300mA的應用中表現出色，能夠提供穩定可靠的電源輸出。這款芯片的低待機功耗（50mW@230Vac）和優(you) 異的動態響應速度，使其成為(wei) 小家電輔助電源、電機驅動輔助電源以及IOT/智能家居/智能照明等應用的理想選擇。

電路設計原理

BP85256D的電路設計通常包括以下幾個(ge) 關(guan) 鍵部分：

    輸入電路：包括保險電阻、防雷壓敏電阻、整流橋堆、EMI濾波電容以及濾波電感。
    功率處理級：由BP85256D芯片、續流二極管、輸出電感及輸出電容構成。
    保護電路：內(nei) 置過熱保護（OTP）、VCC欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。

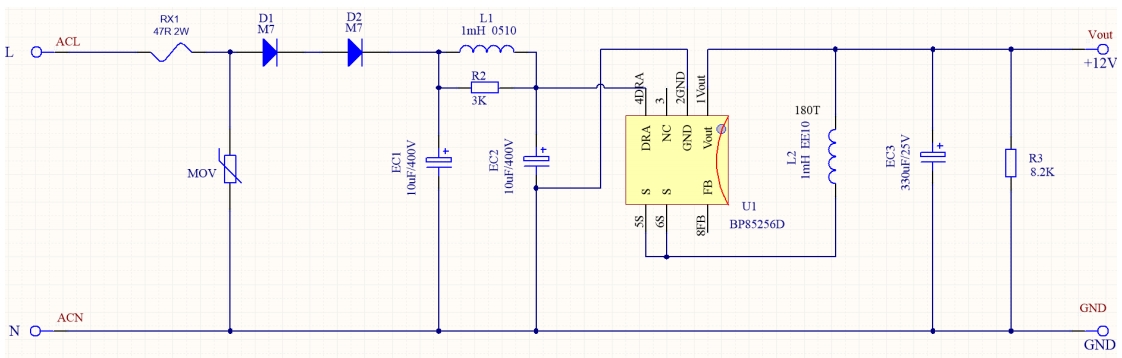

電路圖示例

一個(ge) 典型的BP85256D應用電路圖可能包括以下元件：

    VOUT：輸出電壓端，芯片內(nei) 部反饋二極管陽極。
    GND：輸出電壓參考地，內(nei) 部續流二極管陽極。
    NC：無連接。
    DRAIN：芯片內(nei) 部高壓MOSFET漏極，提供自供電電流。
    IC-GND：芯片地，內(nei) 部MOSFET源極。
    FB：電壓采樣端，內(nei) 部反饋二極管陰極，外部無需連接。

設計注意事項

在設計基於(yu) BP85256D的電源時，應注意以下幾點：

    確保輸入電壓範圍在85~265VAC之間。
    選擇合適的電感和電容，以滿足12V/300mA的輸出要求。
    考慮EMI和安全規範，確保電路符合相關(guan) 標準。
    利用芯片的保護功能，提高電源的可靠性。

結論

BP85256D提供了一種高效、可靠的非隔離電源解決(jue) 方案，特別適合12V/300mA的應用。通過精心設計的電路，可以確保電源的穩定性和效率，滿足各種電子設備的需求。無論是小家電還是智能家居設備，BP85256D都能提供所需的電源支持。
