在現代電源設計中，高效率和高功率密度是兩(liang) 個(ge) 核心追求。LP3718BS作為(wei) 一款高性能的降壓轉換器，與(yu) 同步整流芯片LP25R060S的結合，為(wei) 12V1.5A的電源方案提供了一個(ge) 高效、可靠的參考設計。本文將詳細介紹這一設計方案的特點、電路圖以及能效測試數據。

方案概述

LP3718BS是一款寬輸入電壓範圍的降壓轉換器，具有高效率和良好的熱性能。LP25R060S則是一款高性能的同步整流芯片，能夠在降壓轉換器的次級側(ce) 實現低損耗的整流，從(cong) 而提高整體(ti) 效率。兩(liang) 者的結合，使得12V1.5A的電源方案在115VAC和230VAC輸入下都能達到高效率。

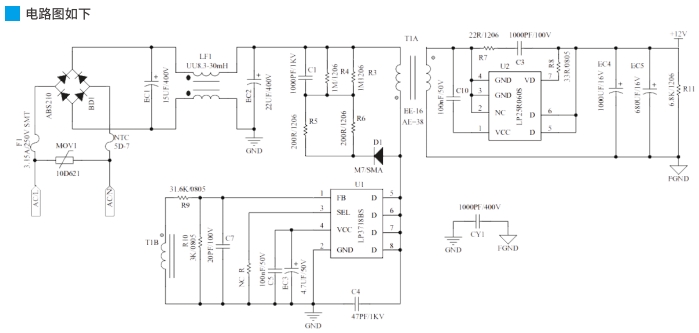

電路設計

主電路設計

電路設計中，LP3718BS作為(wei) 核心控製芯片，負責將輸入電壓轉換為(wei) 穩定的12V輸出。其寬輸入電壓範圍和高效率的特性，使得該方案能夠適應不同的輸入電壓條件。LP25R060S則與(yu) LP3718BS配合，通過同步整流技術，減少了傳(chuan) 統二極管整流帶來的電壓降和功率損耗。

輔助電路設計

輔助電路包括輸入濾波、輸出濾波、反饋控製和保護電路。輸入濾波電路用於(yu) 減少輸入電壓的波動，輸出濾波電路則用於(yu) 平滑輸出電壓，提高電源的穩定性。反饋控製電路確保輸出電壓的精確調節，而保護電路則包括過流、過壓和短路保護，保障電源的安全性。

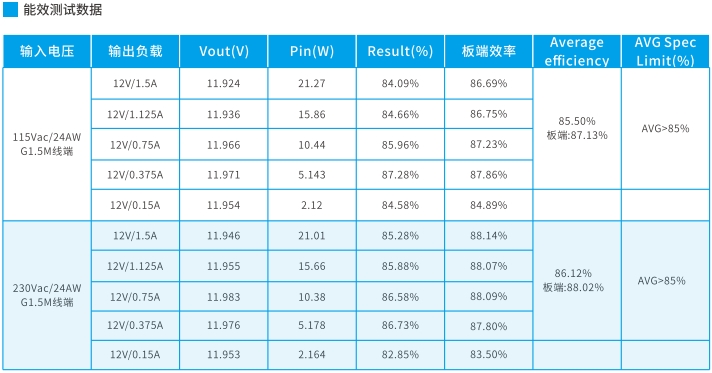

能效測試數據

根據提供的能效測試數據，該設計方案在不同輸入電壓和負載條件下的效率表現如下：

    在115VAC輸入下，12V1.5A輸出時，效率最高可達87.28%，平均效率為(wei) 86.89%。
    在230VAC輸入下，12V1.5A輸出時，效率最高可達88.99%，平均效率為(wei) 88.09%。

這些數據表明，LP3718BS與(yu) LP25R060S的結合，不僅(jin) 在高負載下保持了高效率，而且在不同輸入電壓下都能穩定工作。

結論

LP3718BS與(yu) LP25R060S同步整流芯片的結合，為(wei) 12V1.5A的電源方案提供了一個(ge) 高效率、高可靠性的參考設計。通過精心設計的主電路和輔助電路，該方案能夠在不同的輸入電壓和負載條件下保持高效率，滿足現代電源設計的需求。隨著電子設備對電源效率要求的不斷提高，這一設計方案將具有廣泛的應用前景。
