在現代電子設備中，電源管理芯片扮演著至關(guan) 重要的角色，它們(men) 負責確保設備穩定、高效地運行。FT8393M-RT是一款由輝芒微電子（Fremont Micro Devices）設計的高性能電源管理芯片，特別適用於(yu) 恒流/恒壓（CC/CV）應用。本文將詳細介紹FT8393M-RT的技術規格和典型應用圖。

技術規格

FT8393M-RT是一款反激控製器，它通過消除光耦合器和TL431，簡化了CC/CV充電器的設計。這款芯片工作在準諧振模式和自適應PFM（脈衝(chong) 頻率調製）控製下，為(wei) AC/DC電源應用提供了高平均效率。

主要特點：

    高效率：FT8393M-RT在準諧振模式下工作，提供了高效率的電源轉換。
    快速動態響應：自適應PFM控製確保了快速的動態負載響應。
    低待機功率：設計滿足DoE VI和CoC Tier 2的要求，具有超低的待機功率。
    內(nei) 置保護功能：包括開路保護和過溫保護，消除了外部保護電路的需求。
    優(you) 化的電容負載啟動性能：提供了卓越的電容負載啟動性能。
    內(nei) 置電纜和線路補償(chang) ：簡化了設計並提高了係統的穩定性。

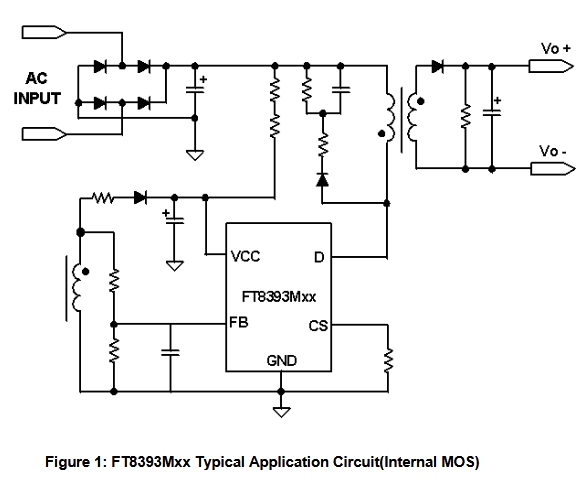

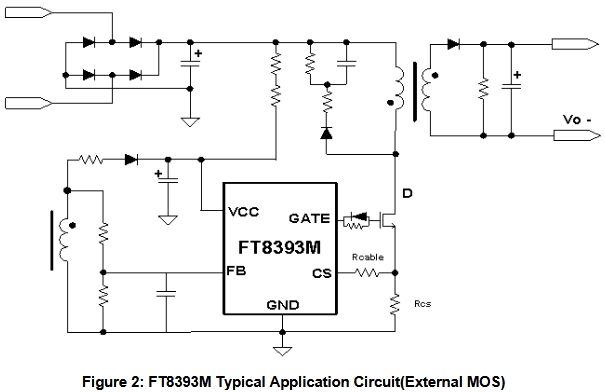

典型應用圖

FT8393M-RT的典型應用圖展示了如何將這款芯片集成到電源管理係統中。應用圖通常包括以下幾個(ge) 關(guan) 鍵部分：

    輸入電源：連接到芯片的VCC引腳，為(wei) 芯片提供工作電壓。
    輸出電源：通過芯片的OUT引腳提供穩定的輸出電壓。
    反饋控製：FB引腳用於(yu) 監測輸出電壓，並通過反饋控製調節輸出穩定性。
    驅動電路：驅動MOSFET或其他開關(guan) 器件，實現電源的開關(guan) 控製。
    保護電路：包括過溫保護和開路保護，確保係統在異常情況下的安全。

結論

FT8393M-RT是一款高性能的電源管理芯片，適用於(yu) 需要高效率和高穩定性的電源應用。其內(nei) 置的保護功能和優(you) 化的電容負載啟動性能，使其在電源設計中具有顯著優(you) 勢。通過典型的應用圖，設計工程師可以更容易地將這款芯片集成到他們(men) 的電源管理係統中，實現高效、可靠的電源供應。
