在現代電子設計中，微控製器與(yu) 專(zhuan) 用集成電路（IC）的配合使用越來越普遍。AIP6932是一款專(zhuan) 為(wei) LED驅動控製設計的集成電路，它集成了MCU數字接口、數據鎖存器和LED高壓驅動。本文將詳細介紹如何將AIP6932與(yu) STM32微控製器配合使用，以實現高效的LED顯示控製。

AIP6932概述

AIP6932是一款3線串口共陰極8段16位LED驅動控製專(zhuan) 用電路。它采用功率CMOS工藝，具有顯示模式（8段×16位），輝度調節電路（占空比8級可調），串行接口（CLK、STB、DIN），振蕩方式：RC振蕩（450KHz ±5%），內(nei) 置上電複位電路，封裝形式為(wei) SOP32。

STM32微控製器簡介

STM32是一係列由STMicroelectronics生產(chan) 的ARM Cortex-M微控製器。它們(men) 以其高性能、低功耗和豐(feng) 富的外設接口而聞名，非常適合用於(yu) 各種嵌入式應用，包括LED顯示控製。

配合使用AIP6932與STM32

硬件連接

    串行接口連接：AIP6932通過CLK、STB、DIN三個(ge) 引腳與(yu) STM32的對應串行通信接口相連。STM32可以使用其硬件SPI接口或通過GPIO模擬SPI接口與(yu) AIP6932通信。

    電源連接：確保AIP6932的VCC和GND引腳分別連接到STM32的相應電源和地線上。

    控製引腳：如果需要，可以將STM32的某些GPIO引腳配置為(wei) 輸出模式，以控製AIP6932的其他功能引腳。

軟件配置

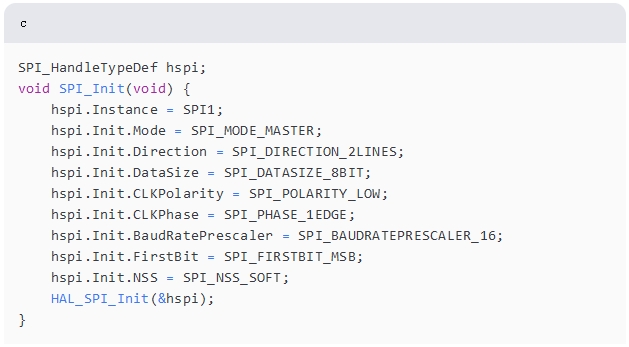

    初始化串行接口：在STM32上配置SPI或UART接口，以與(yu) AIP6932的串行接口通信。設置正確的波特率、數據位、停止位和奇偶校驗位。

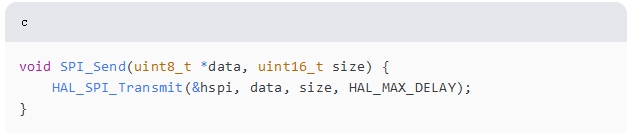

發送數據：通過SPI接口發送數據到AIP6932，控製LED的顯示。

 控製邏輯：編寫(xie) 控製邏輯，根據需要更新LED顯示內(nei) 容。

電源管理

STM32具有豐(feng) 富的電源管理功能，可以優(you) 化整個(ge) 係統的功耗。通過配置不同的低功耗模式和喚醒機製，可以延長電池壽命，特別是在電池供電的應用中。

結論

通過上述步驟，可以實現STM32微控製器與(yu) AIP6932的配合使用，以控製LED顯示。這種組合提供了一個(ge) 高效、靈活且可靠的解決(jue) 方案，適用於(yu) 各種LED顯示應用。通過STM32的強大處理能力和AIP6932的專(zhuan) 用LED驅動功能，可以創建出高性能的顯示係統。
