隨著電子設備種類的日益增多，對於(yu) 充電器的需求也在不斷上升。一個(ge) 高效、多功能且用戶友好的充電器方案對於(yu) 設備製造商和消費者來說都至關(guan) 重要。富滿電子推出的TC3582DA/TC3582SDA多功能充電器IC，以其卓越的性能和多樣化的功能，為(wei) 充電器設計提供了一個(ge) 創新的解決(jue) 方案。本文將詳細介紹TC3582DA/TC3582SDA的功能特點、應用電路和操作模式，為(wei) 設計者提供一個(ge) 全麵的技術參考。

功能特點

TC3582DA/TC3582SDA是一款集成度高、功能全麵的充電器IC，其主要特點如下：

    多模式支持：支持普通三燈模式、七彩燈模式和二燈模式，適應不同用戶的需求。
    座式充電器模式：支持座式充電器的設計，方便用戶使用。
    自動極性識別：能夠自動識別電池極性，簡化充電器設計。
    充電飽和電壓：提供4.25V的典型充電飽和電壓，保證電池充電安全。
    內(nei) 置基準電壓：減少外部元件，簡化電路設計。
    外圍器件少：設計簡潔，降低成本。
    空載穩壓輸出：在無負載情況下也能穩定輸出電壓。
    短路保護功能：在電池短路時自動切斷充電回路，保護電路安全。

管腳圖及說明

TC3582DA/TC3582SDA的管腳配置如下：

    BTN：電池負極
    L1, L2, L3：分別對應三個(ge) 指示燈的引腳
    VDD：電源正極
    BTP：電池正極
    GND：電源負極（地端）
    SW：模式轉換端，接VDD為(wei) 普通三燈模式，接GND為(wei) 七彩燈模式

典型應用電路圖

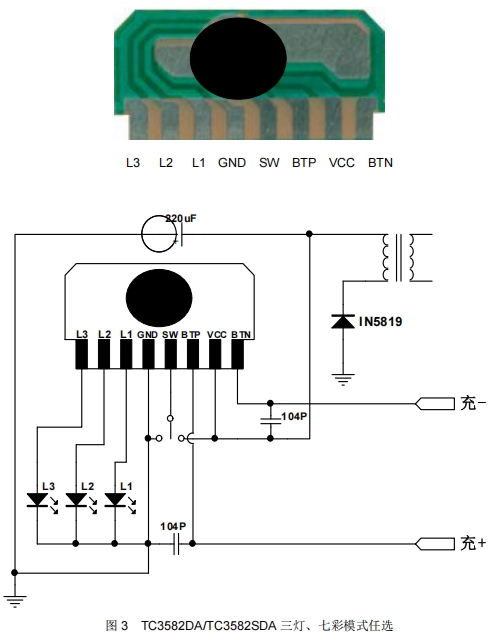

TC3582DA/TC3582SDA的應用電路設計簡潔，主要包括電源、電池、指示燈和限流電阻等部分。以下是兩(liang) 種典型應用電路：

    普通三燈方案：通過連接L1、L2、L3三個(ge) 指示燈，可以實現電池充電狀態的直觀顯示。
    七彩燈方案：通過SW引腳的選擇，可以切換到七彩燈模式，提供更加豐(feng) 富的視覺效果。

功能描述

TC3582DA/TC3582SDA的工作模式包括：

    電池檢測：在VDD斷開的情況下接入電池，L1亮表示電池已接入。
    電池空載：VDD連通而未接入電池時，L1、L3常亮，表示電池未接入。
    正常充電及飽和檢測：VDD連通並且接入未滿電池時，L1亮，L2閃爍，L3熄滅，表示電池正在充電；電池電壓達到4.3V時，L3亮，表示充電結束。
    短路保護：若BTP與(yu) BTN之間的電壓低於(yu) 1.5V，芯片自動切斷充電回路，保護電路。

典型參數及波形圖

TC3582DA/TC3582SDA的關(guan) 鍵參數包括工作電壓、飽和電壓、空載電壓、充電電流和振蕩頻率等。這些參數確保了充電器的穩定性和可靠性。

結論

TC3582DA/TC3582SDA多功能充電器IC以其多樣化的功能和簡潔的設計，為(wei) 充電器設計提供了一個(ge) 高效、可靠的解決(jue) 方案。無論是在性能還是在用戶體(ti) 驗上，TC3582DA/TC3582SDA都能滿足現代充電器的需求，是電子設備製造商的理想選擇。
